LAS BROWN BOVERI DE LOS FERROCARRILES VACONGADOS: FOTOS DE FÁBRICA

historiastren.blogspot.com.es

29 septiembre 2015

Publicado por

LAS BROWN BOVERI DE LOS FERROCARRILES VASCONGADOS: FOTOS DE FÁBRICA


Locomotora Brown Boveri de los Ferrocarriles Vascongados fotografiada en la estación de Málzaga. Archivo EuskoTren/Museo Vasco del Ferrocarril

Las Brown Boveri de la antigua compañía de los Ferrocarriles Vascongados son, sin duda, las locomotoras eléctricas más populares de la vía estrecha de nuestro país. Denominadas entre ferroviarios y aficionados como "cocodrilos", pese a no corresponder estrictamente a esta tipología (al no ser articuladas y carecer de bielas), la empresa vasca adquirió en 1928 diez locomotoras al constructor suiizo, con mecánica realizada por la firma belga Haine St. Pierre.

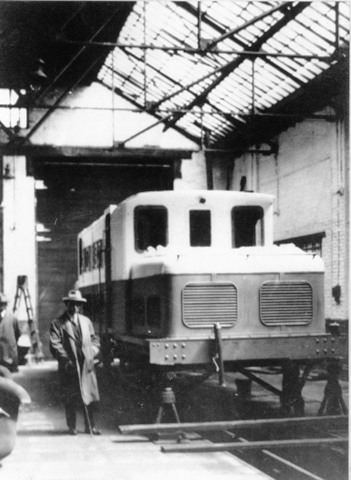

Locomotora Brown Boveri de los Ferrocarriles Vascongados en fase de montaje. Archivo EuskoTren/Museo Vasco del Ferrocarril

Hoy presentamos en esta breve entrada algunas fotografías de fábrica de estas simpáticas locomotoras, conservadas en el archivo del Museo Vasco del Ferrocarril de EuskoTren:

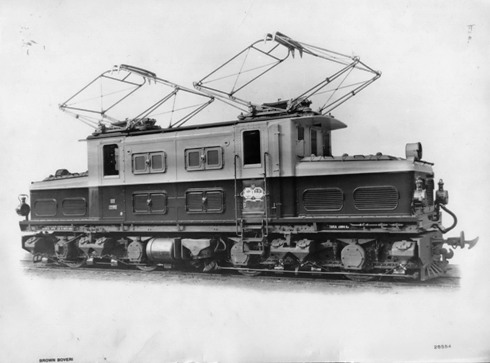

Fotografía de fábrica de las locomotoras Brown Boveri de los Ferrocarriles Vascongados. Archivo EuskoTren/Museo Vasco del Ferrocarril

Vista de la misma locomotora, con todas las capotas abiertas. Archivo EuskoTren/Museo Vasco del Ferrocarril
Vista de la cabina de conducción de una locomotora Brown Boveri de los Ferrocarriles Vascongados. Archivo EuskoTren/Museo Vasco del Ferrocarril

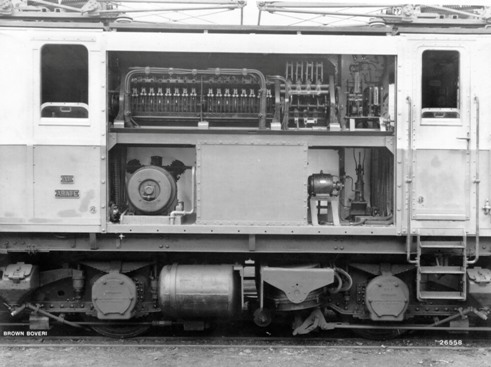

Vista del interior del cuerpo central, donde se aprecia el combinador principal, la bomba de vacío y el compresor. Archivo EuskoTren/Museo Vasco del Ferrocarril
Vista del otro costado del cuerpo central, donde se observa el disyuntor extrarrápido, el grupo convertidor y las baterías auxiliares. Al igual que en la imagen anterior, se aprecian también las cajas de grasa Isothermos, el cilindro de freno por vacío y el depósito de reserva. Archivo EuskoTren/Museo Vasco del Ferrocarril

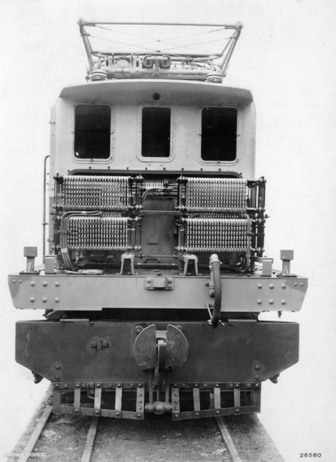

Vista frontal de la locomotora. Archivo EuskoTren/Museo Vasco del Ferrocarril

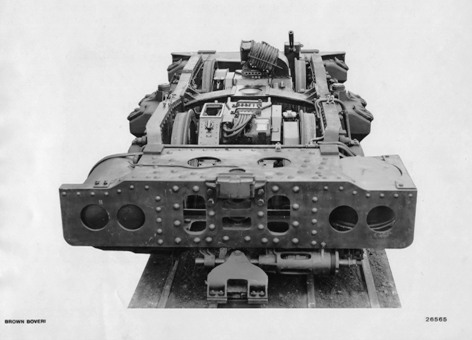

Vista de un bogie de las locomotoras Brown Boveri de los Ferrocarriles Vascongados. Archivo EuskoTren/Museo Vasco del Ferrocarril

Detalle de las resistencias de tracción ubicadas en las capotas extremas de las locomotoras. Archivo EuskoTren/Museo Vasco del Ferrocarril

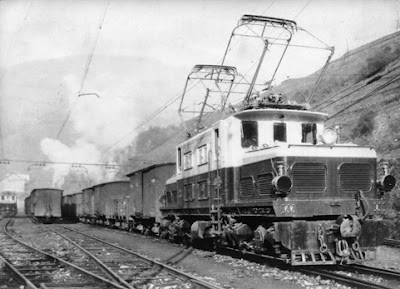

Locomotora Brown Boveri fotografiada en cabeza de un tren de mercancías durante las pruebas oficiales de puesta en servicio de estas máquinas. Estación de Deba. Archivo EuskoTren/Museo Vasco del Ferrocarril
