domingo, 24 de marzo de 2019

Historias del vapor (XCVI): Las Mogul del Madrid-Cáceres-Portugal (Oeste 501 a 510/RENFE 130-2111 a 130-2120)



1909

Las "Mogul" del Madrid a Cáceres y Portugal (Oeste 501 a 510/RENFE 130-2111 a 130-2120)


En entradas anteriores nos hemos referido a diversas locomotoras de la Compañía del Madrid a Cáceres y Portugal (MCP) y muy en concreto a las diez locomotoras tipo 220 "Outrance" que la compañía utilizaba para sus trenes de viajeros más rápidos. Sin embargo, a comienzos del siglo XX, y al igual que pasaba en otras compañías, la necesidad de utilizar coches de viajeros más grandes, dotados de pasillo lateral y desde luego más pesados, hizo obligatorio disponer de locomotoras más potentes. De este modo, la MCP adquirió en 1909 a Hartmann siete locomotoras tipo 130 a las que pocos años más tarde se sumarían tres más. Formaron la serie 501 a 510 y son el objeto de esta entrada.
_______________________________________________________________



(foto: Peter Willen/cortesía J.A. Méndez Marcos)

Aunque la MCP no llegó a adquirir coches de bogies, sí dispuso de coches de ejes más largos y grandes. Para arrastrarlos hacía falta mayor potencia, de modo que pudieran cumplirse los itinerarios establecidos, algo que ya no podían lograr las citadas 220 de 1881. Se trataba por tanto de disponer de una mayor caldera y un mejor guiado de la locomotora para lograr una mayor estabilidad a velocidades algo más elevadas. En ese contexto, el tipo  de máquina elegido fue el 130 con bisel, ruedas motoras relativamente grandes y recalentador.

La construcción de estas locomotoras recayó en la factoría Hartmann. El resultado fue una locomotora de diseño sencillo con una potencia de 1184 CV, un diámetro de ruedas motoras de 1,60 m, un timbre de 12 Kg/cm2 y un esfuerzo de tracción de 8671 kg. Eran valores muy por encima de los 739 CV y 3550 kg de las citadas 220Un detalle curioso es que las ruedas del bisel delantero eran macizas.

En la MCP fueron numeradas como 501 a 507. Por sus características fueron consideradas como locomotoras mixtas y se las encomendó todo tipo de trenes en la línea de Madrid a Valencia de Alcántara.


La 503 aparece en una postal alemana de la década de los años diez (autor desconocido/cortesía de J. A. Méndez Marcos)

Pocos años más tarde, no está claro si en 1912 o 1914, llegaron otras tres similares y procedentes del mismo constructor que fueron las 508 a 510 y que se integraron en los mismos servicios que las anteriores.


Descarrilamiento de la 506 en Leganés en abril de 1922 (foto: autor desconocido/cortesía de J. A. Méndez Marcos)

Cuando en 1928 la MCP se integró en la nueva compañía del Oeste, estas locomotoras mantuvieron en ella su numeración. Ya en RENFE conformaron la serie 130-2111 a 130-2120 y estuvieron siempre adscritas al depósito de Madrid-Delicias. Hacían algunos trenes hasta Villaluenga, Toledo o Talavera, pero también eran muy empleadas en las maniobras de Delicias. Hay también noticia de que alguna de ellas trabajó en el denominado "Ferrocarril de los cuarenta días" construido entre Torrejón y Tarancón durante la Guerra Civil y de corta existencia.


En los años cuarenta Gustavo Reder fotografió a una locomotora de esta serie codeándose con una 1800 en el depósito madrileño de Delicias (Archivo Histórico Ferroviario del Museo del Ferrocarril de Madrid (AHF/MFM)
En 1956 fue Lawrence Marshall quien encontró a la 130-2117 en la estación de Castillejo-Añover, en el entronque de la línea general de Andalucía con el ramal a Algodor y Toledo.
En abril de 1957 Karl Wyrsch tomó esta bella imagen de un tren saliendo de la estación de Delicias y dirigiéndose quizás hacia Talavera traccionado por una de las Mogul (AHF/MFM)
...Y pocos segundos después, Wyrsch debió tomar esta otra (AHF/MFM)


En mayo de 1960, de nuevo Gustavo Reder fotografió a las Mogul del MCP. En este caso se trata de la 130-2119 preparada para salir de Delicias al frente de su tren (AHF/MFM)
Y aunque no conocemos la fecha en que lo hizo, Wyrsch obtuvo esta nostálgica imagen de una de la 2120 en la zona de la estación de Delicias-empalme, junto a la antigua fábrica de cervezas "El Águila".
En 1960, Juan Cabrera tomó esta interesante imagen de la cabina de la 130-2119 (AHF/MFM)
Por alguna razón que desconozco la 130-2119 fue una de las Mogul más fotografiadas en la primera mitad de los años sesenta. Quizás era una de las que menos salía ya a la línea permaneciendo casi siempre en Delicias. Allí la encontró Harald Navé en su viaje que hizo por España en 1962.
En 1965 Ian Trunbull obtuvo esta bella imagen en Delicias. Una de las Mogul se encuentra delante de algunos coches del Lusitania Expreso. Por la sombra que proyectan las personas del andén parece deducirse que la foto está tomada por la mañana, y en ese caso la locomotora debe estar preparada para retirar la rama de coches recién llegada de Lisboa.
En julio de 1966, probablemente el mismo año de su retirada y desguace, la 130-2116 aparece en la reserva de Algodor , en la línea de Madrid-Ciudad Real-Badajoz, a pocos km. de Toledo, fotografiada por John Sloane. Al fondo nada más y nada menos que una 1700. Diez años después yo haría ahí mis primeras fotos de locomotoras a tres Mikados ya retiradas. Ese fue el argumento de la primera entrada de este blog.
El mismo día en que Sloane tomó la anterior foto en Algodor, obtuvo esta otra en la estación de Toledo donde de nuevo, la 130-2116 aparece en cabeza de un tren de mercancías. Por la disposición de la locomotora puede deducirse que ha llegado a Toledo con ese tren y que, probablemente, en la imagen anterior estaba a la espera de trasladarlo desde Algodor. La caseta que aparece a la izquierda es del mismo estilo neomudéjar en que está construido el propio edificio de la estación. Hoy todo ha cambiado y los únicos trenes que aparecen en este lugar son los AVE 104 del servicio en alta velocidad Madrid-Toledo.

La 130-2111 (501), que al parecer daba ya problemas en la MCP fue desguazada en 1947. En 1958 lo fue la 2113. A las restantes las tocó el turno en 1966, excepto la 2120 que lo fue en 1967.

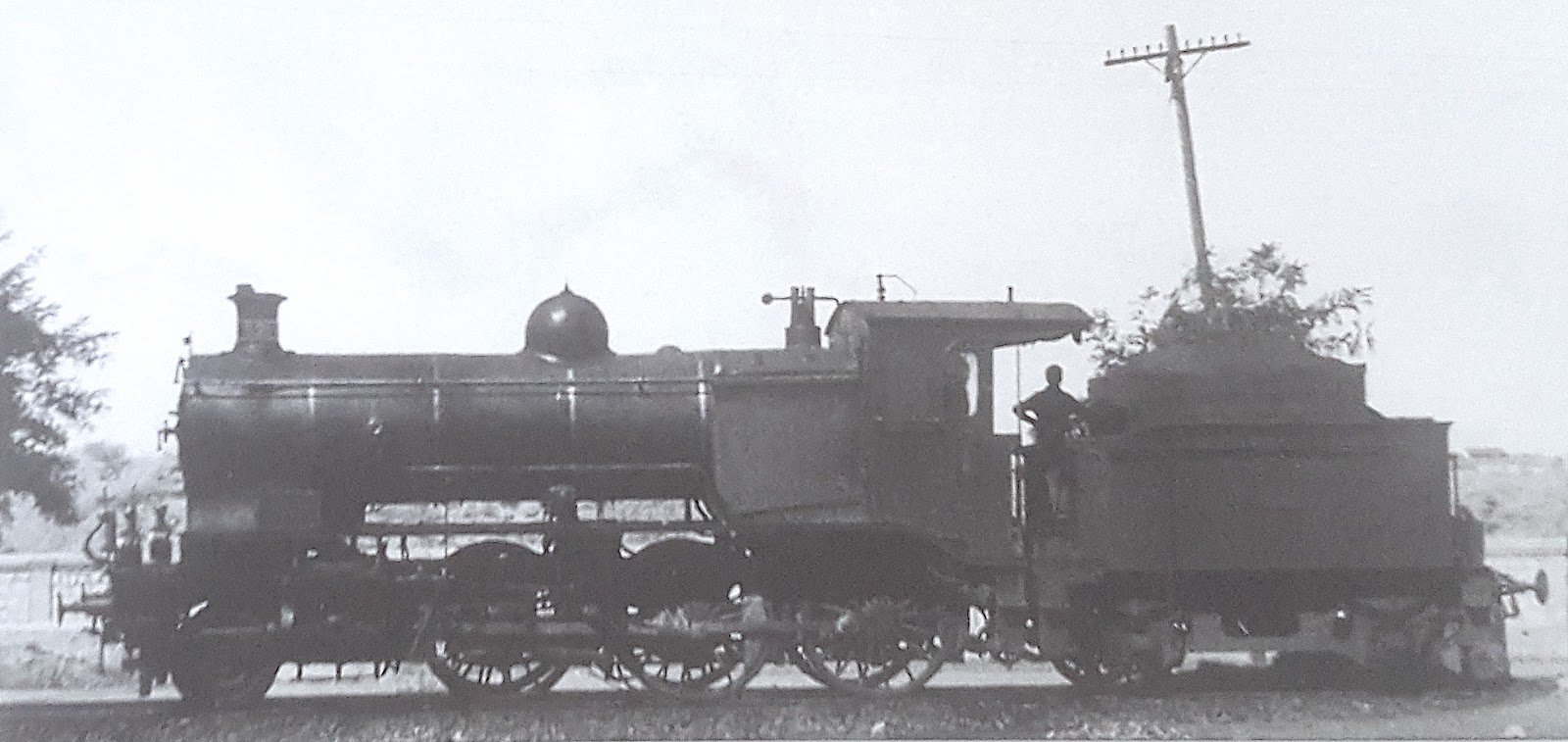

(foto: Gustavo Reder)

FUENTES CONSULTADAS

Reder, G. y Fernández Sanz, F. (2011): Locomotoras de la Compañía del Oeste. Historia de la tracción vapor en España. Tomo IV. Ed. Revistas Profesionales.

Archivo Histórico Ferroviario del Museo del Ferrocarril de Madrid (AHF/MFM)

Fototeca Ferroviaria de Juan Antonio Méndez Marcos
