EL FERROCARRIL DE LUTXANA A MUNGIA

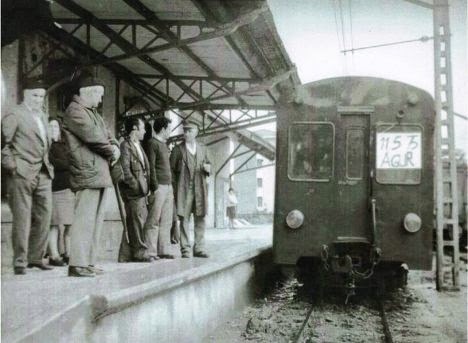

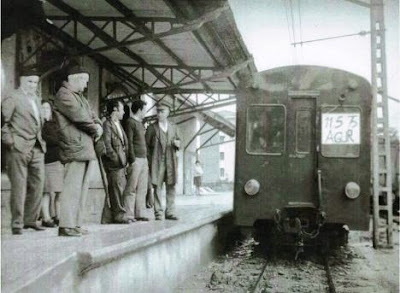

El 11 de marzo de 1975 se clausuró la sección de Sondika a Mungia. Archivo de Eduardo González Iturritxa

Hoy se conmemora el 40 aniversario de la clausura de buena parte del antiguo ferrocarril de vía métrica de Lutxana a Mungia, en concreto, la sección comprendida entre la estación de Sondika y el final de la línea en Mungia. Es por tanto una buena ocasión para echar un rápido vistazo a su historia y reivindicar su memoria.

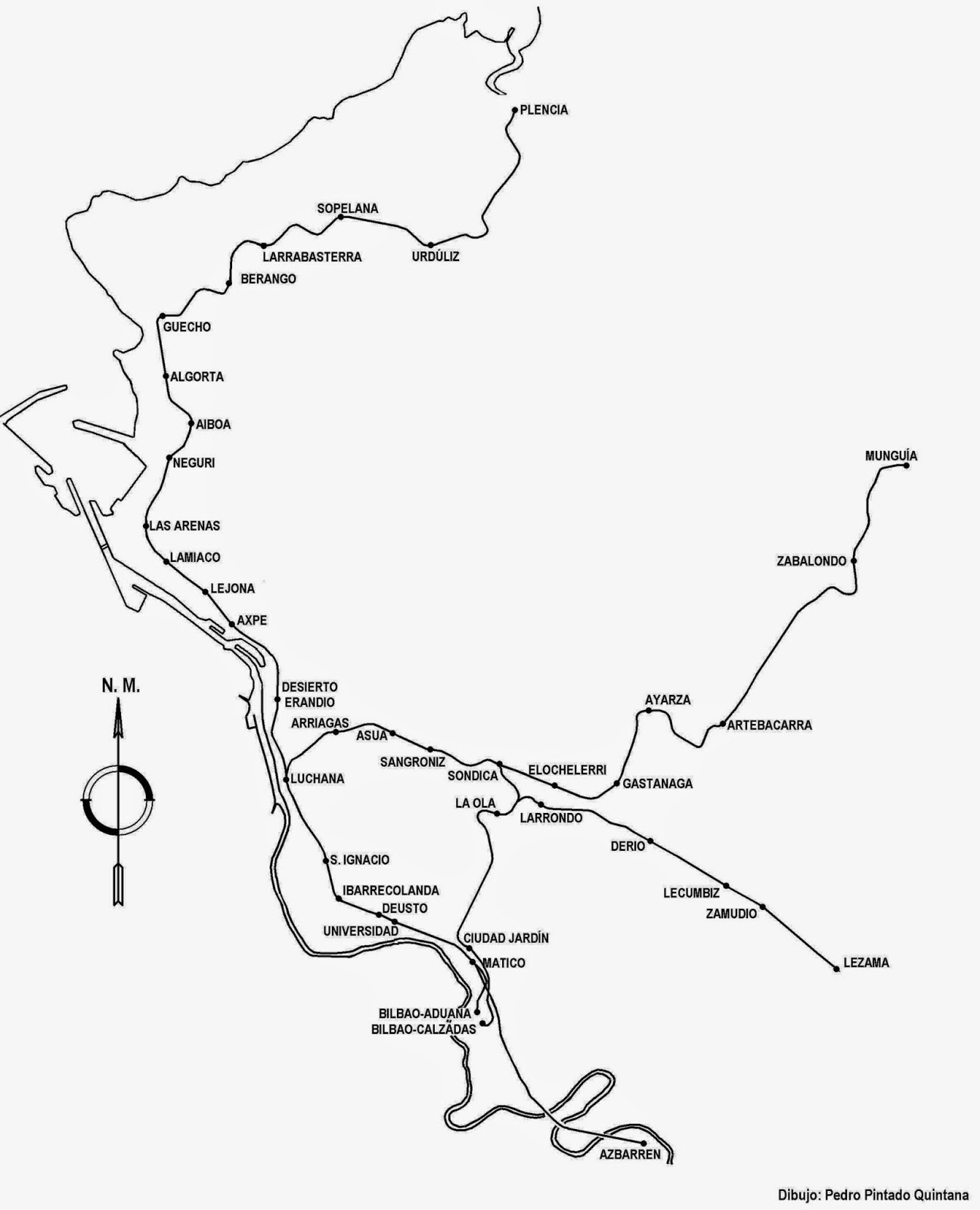

Red de los Ferrocarriles y Transportes Suburbanos de Bilbao, en los que se integró el ferrocarril de Lutxana a Mungia. Dibujo de Pedro Pintado Quintana

Este pequeño ferrocarril fue construido en virtud a la concesión otorgada el 14 de mayo de 1890 al promotor Manuel Lecanda. Rápidamente se iniciaron las obras, lo que permitió que la primera parte de la línea, la de más sencilla construcción entre Lutxana y Artebakarra, entrase en servicio el 1 de mayo de 1893. El tramo restante hasta Mungia, que comprendía el paso de la divisoria de Artebakarra, se concluyó un año más tarde, con lo que el 9 de julio de 1894 se inauguró la totalidad de la línea.

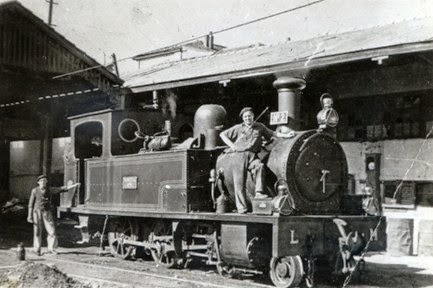

Locomotora Nº 2 "Munguía" del ferrocarril de Lutxana a Mungia. Fotografía de Gustavo Réder. Archivo EuskoTren/Museo Vasco del Ferrocarril

El ferrocarril de Luchana a Munguía tenía una longitud de 16.241 metros. De vía única en su totalidad, contaba con cuatro estaciones y ocho apeaderos, lo que suponía una media de un punto de parada cada 1,353 kilómetros. En principio, el único nudo ferroviario del trayecto era el de Lutxana, punto donde se estableció el enlace con la línea de vía métrica de Bilbao a Las Arenas, más tarde prolongada hasta Plentzia y hoy integrada en la línea 1 del metro de Bilbao. De este modo, dado que compartían el ancho de vía, fue posible establecer trenes directos desde la capital vizcaína hasta Mungia.

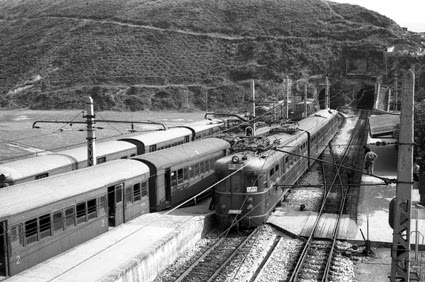

Estación de Lutxana, punto de enlace del ferrocarril de Mungia con el de Bilbao a Plentzia. Fotografía de Félix Zurita Moreno de la Vega. Archivo de Josep Miquel Solé

Desde su origen en la estación de Lutxana, la línea seguía las vegas de la ría de Asúa, con un trazado sensiblemente horizontal, hasta alcanzar el apeadero de Sangroniz, punto en el que iniciaba la ascensión, con rampas que llegaban a las 14 milésimas, en su camino al apeadero de Ayarza. A partir de este lugar, la línea se endurecía notablemente, con gradientes de 21 milésimas, en la subida al túnel de Artebakarra. Una vez superada esta galería, la vía descendía rápidamente, con pendientes de 22 milésimas, hasta los andenes de la estación de Mungia. Los radios de curva más reducidos eran de 100 metros.


Estaciones y apeaderos de la línea de Lutxana a Mungia
Nombre
p.k.
Altitud
Observaciones
Luchana
0,00
7,43 m
Punto de origen de la línea. Enlace con la línea de Bilbao a Plentzia y con los talleres de FTS.
Arriagas (Apdo.)
1,376
5,10 m

Asúa-Erandio
2,554
4,60 m
Apartadero a Cerámicas de Asua.
Sangroniz (Apdo.)
3,165
5,00 m

Sondika
4,619
24,50 m
Enlace con la línea de Bilbao a Lezama
Elotxelerri (Apdo.)
5,730
38,00 m
Puesto en servicio tras la construcción de la variante de Sondika.
Gastañaga (Apdo.)
6,810
49,00 m
Sustituido por una nueva dependencia tras la construcción de la variante de Sondika.
Aburto (Apdo.)
7.018
50,00 m
Apartadero para canteras
Ayarza (Apdo.)
7,857
51,00 m
Disponía de apartadero a las canteras.
Artebakarra (Apdo.)
9,853
59,50 m

Zabalondo (Apdo.)
13,856
49,00 m
También denominado Laukariz.
Atxuri (Apdo.)
15,080
42,50 m

Mungia
16,242
33,00 m
Final de la línea.
Fuente: Ferrocarriles y Transportes Suburbanos de Bilbao. Relación de estaciones.

La línea también contaba con tres apartaderos especializados en el tráfico de mercancías.


Apartaderos industriales del ferrocarril de Lutxana a Mungia
p.k.
Empresa
Observaciones
2,60
Cerámica de Asua
Acceso a fábrica de ladrillos desde la estación de Erandio. Protegido por los semáforos de dicha estación, candado en espadín y calce de madera.
7,00
Cerámica de Asua
Apartadero de Aburto. Carga de arcillas con destino a la fábrica de Asua. Dos vías muertas protegidas por candados y calces.
7,88
Cerámica de Asua
Origen en el apeadero de Ayarza. Carga de arcillas.  Candados en agujas y calce.

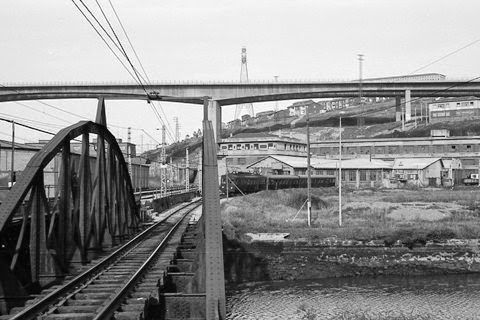

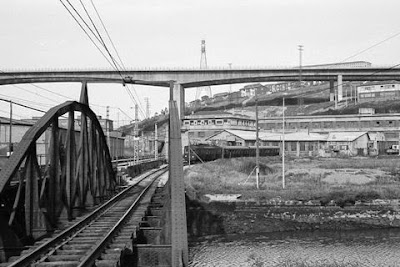

El puente sobre el Asua en Lutxana era el más importante de la línea. Fotografía de Juanjo Olaizola Elordi

La línea contaba con un total de cuatro túneles que sumaban una longitud total de 903,2 metros, siendo el principal el de Artebakarra, con 647,2 metros. Por lo que respecta a los viaductos, la única estructura de entidad era el puente metálico que salvaba el cauce de la ría del Asúa en Lutxana mediante un tramo de 31 metros de luz.


Túneles y puentes de la línea de Lutxana a Mungia
Nombre
p.k. inicio
Longitud
Observaciones
Asúa
0,174
31,00 m
Puente metálico de un solo tramo.
Nº 0
0,840
10,00 m
Túnel
Nº 1
0,909
24,00 m
Túnel.
Nº 2
1,565
222 m
Túnel.
Artebakarra
10,137
647,20 m
Túnel.
Fuente: Ferrocarriles y Transportes Suburbanos de Bilbao. Relación de puntos notables.

La vía, toda ella asentada sobre traviesas de madera, estaba formada en su mayor parte por carriles de 35 kilogramos por metro cuadrado, montados antes de la Guerra Civil, salvo en la variante realizada en los años sesenta en Sondika, donde se emplearon barras de 45 kg/m.

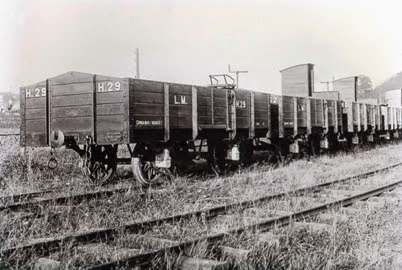

Vagones cuna del ferrocarril de Mungia. El transporte de arcillas fue una de las especialidades de la línea. Archivo EuskoTren/Museo Vasco del Ferrocarril

Las comunicaciones estaban aseguradas por una red telefónica de régimen interno, contando las estaciones de Lutxana, Asúa-Erandio y Mungia con aparatos de la Compañía Telefónica. La seguridad en la circulación se completaba con señales de entrada en las estaciones, estableciéndose bloqueo telefónico entre ellas.

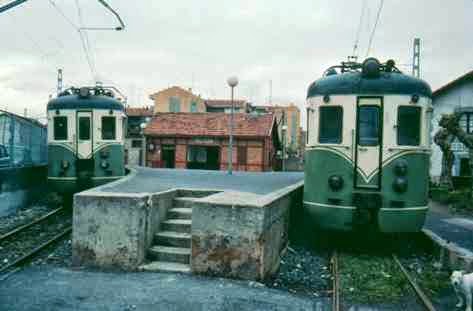

En 1909 se estableció en Sondika enlace con el ferrocarril de Bilbao a Lezama. Fotografía de Juanjo Olaizola Elordi

A partir del 23 de junio de 1909, se construyo un enlace en la estación de Sondika con el ferrocarril de Bilbao a Lezama. Este hecho permitió el establecimiento de trenes que, con origen en Mungía, podían llegar a Bilbao, bien por la ruta tradicional Sondika-Lutxana, Bilbao (Aduana), o bien por la ruta a través del nuevo túnel ferroviario de Artxanda que unía directamente Sondika con la estación de Bilbao-Calzadas a través de las vías del Ferrocarril de Lezama.

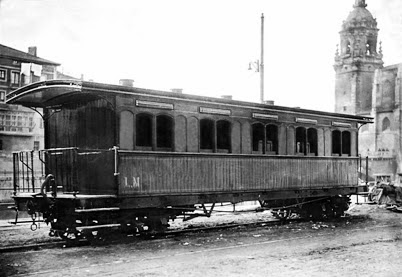

Coche de viajeros del ferrocarril de Lutxana a Mungia. Archivo EuskoTren/Museo Vasco del Ferrocarril

Una vez en servicio la línea de Lutxana a Mungia, la empresa concesionaria, estudió la posibilidad de prolongar sus vías hasta Bermeo, lo que originó una prolongada polémica con el ferrocarril de Amorebieta a Gernika y Sukarrieta, que también aspiraba a alcanzar dicha meta. Finalmente, el tren llegó a Bermeo procedente de Sukarrieta, pero tras la Guerra Civil, en 1955.

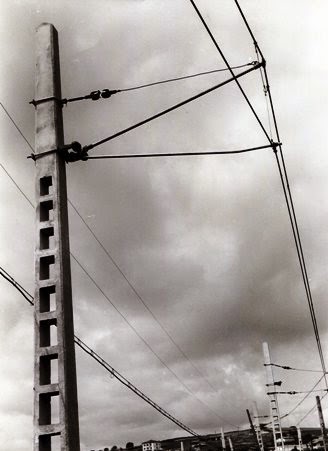

Ferrocarriles y Transportes Suburbanos de Bilbao electrificó el ferrocarril de Lutxana a Mungia. Archivo EuskoTren/Museo Vasco del Ferrocarril

La línea de Lutxana a Mungía fue explotada por la Compañía del Ferrocarril de Luchana a Munguía hasta el 1 de julio de 1947, fecha en que fue adquirida por la empresa Ferrocarriles y Transportes Suburbanos de Bilbao, S.A. por el precio de 1.150.000 pesetas. Esta sociedad agrupaba, junto a la línea que nos ocupa, los ferrocarriles de Bilbao a Plentzia, de Bilbao a Lezama, de Matiko a Azbarren y el servicio de trolebuses de Bilbao a Algorta. La nueva empresa procedió de inmediato a la modernización de la línea de Mungía, sustituyendo sus veteranas locomotoras de vapor por trenes eléctricos. La electrificación de la línea entró en servicio el 12 de octubre de 1949 entre Lutxana y Sondika, y su prolongación a Mungia el 3 de septiembre de 1950. La línea se alimentaba a –1500 voltios en corriente continua desde una subestación situada en Berreteagas (proximidades de Sondika), que atendía tanto a la línea de Mungia como a la de Lezama.

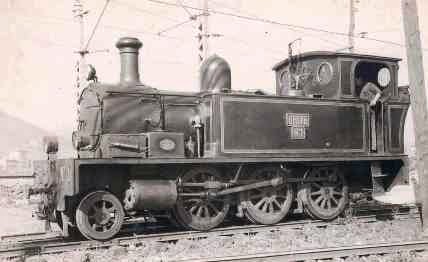

Tras la electrificación, la locomotora "Orive" se mantuvo algunos años más en servicio como máquina auxiliar. Fotografía de John Blyth. Archivo EuskoTren/Museo Vasco del Ferrocarril

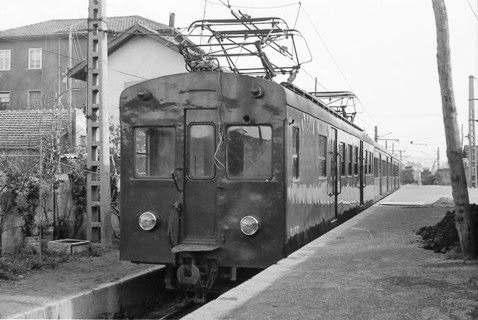

Automotor eléctrico de los Ferrocarriles y Transportes Suburbanos de Bilbao, fotografiado en Sondika. Fotografía de Juanjo Olaizola Elordi

Con la electrificación, se dieron de baja las históricas locomotoras de vapor que, hasta entonces, habían atendido las necesidades de la línea. Tres de ellas fueron adquiridas en 1891, mientras que la cuarta, bautizada "Orive" en honor del principal promotor del ferrocarril, reforzó la tracción en 1901. Más tarde, esta pequeña empresa adquiriría dos locomotoras de ocasión a los Ferrocarriles Vascongados y otras dos unidades al tren minero de la Luchana Mining. Todas ellas fueron relevadas por los automotores eléctricos que AEG y la firma aragonesa Carde y Escoriaza habían construido en 1928 con destino a la electrificación de la línea de Bilbao a Plentzia.

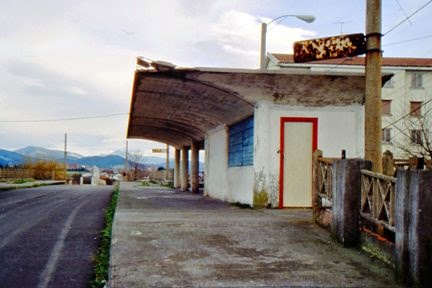

El apeadero de Elotxelerri, levantado durante la construcción de la variante de Sondika, solamente prestó servicio durante ocho años. Fotografía de Juanjo Olaizola Elordi

El paso de este ferrocarril por las proximidades del aeropuerto de Sondika afectó de forma importante a su explotación. En los años sesenta se procedió a la ampliación de las pistas de vuelo por lo que, con el apoyo financiero de la Diputación de Bizkaia, el Ayuntamiento de Bilbao y la Cámara de Comercio, Industria y Navegación, se procedió a la construcción de una importante variante de trazado, de 3.268 metros de longitud y vía única. Esta obra afectó notablemente al servicio, ya que éste tuvo que ser suspendido y sustituido mediante autobuses desde el 10 de junio de 1966 hasta el 1 de marzo de 1967, fecha en que se inauguró la nueva vía. Posteriormente, una nueva ampliación de estas instalaciones supuso la clausura de la sección comprendida entre Sondika y Mungia, el 11 de mayo de 1975, quedando únicamente en servicio la pequeña sección de Lutxana a Sondika.

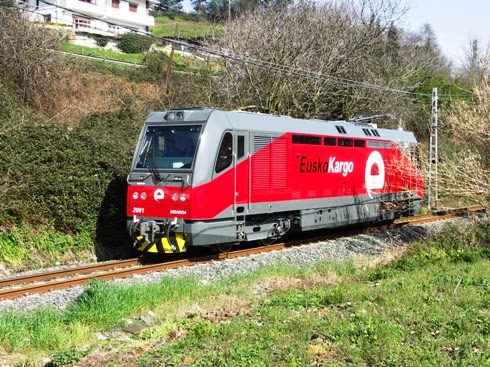

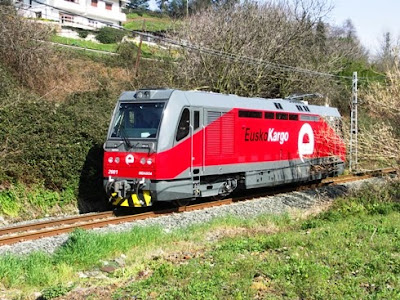

EuskoTren también ensayó en la sección de Lutxana a Sondika sus nuevas locomotoras duales TD2000. Fotografía de Juanjo Olaizola Elordi

El 19 de diciembre de 1977, la empresa Ferrocarriles y Transportes Suburbanos de Bilbao pasó a ser gestionada por la empresa pública estatal Feve y, un año más tarde, el 19 de diciembre de 1978, sus antiguas explotaciones ferroviarias y de carretera, incluida la sección de Lutxana a Sondika, fueron transferidas al recién creado Consejo General Vasco. Posteriormente, a partir del 23 de mayo de 1982, éstas y otras líneas pasaron a integrarse en la Sociedad Pública del Gobierno Vasco Eusko Trenbideak/Ferrocarriles Vascos, S.A. Finalmente, el 1 de enero de 1997 se suspendió el servicio de transporte de viajeros entre Lutxana y Sondika, debido a la bajísima demanda de transporte registrada, ya que como consecuencia de la crisis de los años ochenta, habían desaparecido la mayoría de las industrias del valle de Asua, cuyos trabajadores, tradicionalmente, habían utilizado el ferrocarril en sus desplazamientos domicilio-trabajo. Sin embargo, este pequeño trayecto se mantiene operativo como ramal de enlace de la línea de Bilbao a Lezama con las cocheras de Lutxana y la línea Nº 1 del Metro de Bilbao. De hecho, en el año 2002 fue utilizado para realizar todo tipo de pruebas de circulación de los nuevos tranvías que en la actualidad circulan por las calles de Bilbao y, en breve, volverá a recuperar el tráfico ferroviario como ruta alternativa al cierre del tramo de Sondika a Bilbao como consecuencia de las obras de adaptación del vecino ferrocarril de Lezama a las necesidades de la futura línea Nº 3 del metro de Bilbao.
