La tracción vapor en RENFE (XVI): Las 120 de viajeros del Ciudad Real a Badajoz (CR-B 5 a 22/MZA 5 a 22/RENFE 120-2031 a 120 2033)
1864
El Ferrocarril de Ciudad Real a Badajoz amplía su dotación de locomotoras de viajeros
En 1861 se constituyó con una mayoría de capital francés y participación de MZA la Compañía de los Caminos de Hierro de Ciudad Real a Badajoz (CR-B). Iniciadas inmediatamente las obras, la línea completa pudo inaugurarse en 1866. Años después, la compañía asumió su extensión desde Ciudad Real a Madrid, que fue inaugurada en 1879 tras un rápido periodo de construcción de catorce meses. Para entonces la situación financiera de la compañía era muy mala lo que llevó a su fusión con MZA en 1880.
Para sus primeros trenes de viajeros la compañía adquirió a través del contratista Parent-Shaken cuatro locomotoras tipo 120, dos de ellas a los talleres de Oullins y otras dos a Cail. Fueron las 1 a 4 y conservaron la misma numeración cuando llegaron a MZA ya que las locomotoras con esa numeración original ya habían desaparecido. Ninguna de ellas llegó a RENFE. Muy poco después, en 1864, entró en explotación una nueva serie de 18 locomotoras del mismo tipo de las que tres sí lo hicieron. Fueron las 5 a 22 y a ellas va dedicada esta entrada.
Este grupo de locomotoras fue suministrado también por distintos fabricantes franceses. De este modo Cail entregó seis con números de fábrica 1238 a 1243; Haine-St Pierre tres (48 a 50); cuatro Couillet (133 a 136) y cinco Saint Leonard (210 a 214).
Este grupo de locomotoras fue suministrado también por distintos fabricantes franceses. De este modo Cail entregó seis con números de fábrica 1238 a 1243; Haine-St Pierre tres (48 a 50); cuatro Couillet (133 a 136) y cinco Saint Leonard (210 a 214).
Eran locomotoras del típico modelo "bourbonnais" con cilindros exteriores, distribución interior y sin domo de vapor. Estaban timbradas a 8 kg/cm2, su superficie total de calefacción era de 121,55 m2 y de 1,437 la de rejilla, mientras que el diámetro de sus ruedas motoras era de 1,67 m. Entregaban una potencia de 458 CV y su esfuerzo de tracción alcanzaba los 3852 kg. Todas fueron "bautizadas" y, aunque no de forma exclusiva, recibieron nombres de personajes ligados a Extremadura tales como "Octavio Augusto", "Viriato" o "Pizarro".
Se encargaron de los trenes de viajeros de la línea aunque dado el perfil no excesivamente quebrado de la línea, podían arrastrar también trenes mixtos. Así, para una velocidad máxima de 40 km/h podían arrastrar trenes de hasta 232 toneladas en rampas de 3,5 mm. mientras que ese valor disminuía hasta 88 en rampas de 14.
Cuando en 1880 se integraron en MZA conservaron la misma numeración -5 a 22- por las mismas razones que las expresadas en el caso de las 1 a 4. La serie estuvo completa hasta 1930 cuando se desguazaron las 6, 12, 13 y 15 mientras que la 22 lo fue al año siguiente. En la muy inmediata posguerra desaparecieron las 5, 7, 8, 10, 11, 14, 16, 18, 19, 21 y 22.
Cuando en 1880 se integraron en MZA conservaron la misma numeración -5 a 22- por las mismas razones que las expresadas en el caso de las 1 a 4. La serie estuvo completa hasta 1930 cuando se desguazaron las 6, 12, 13 y 15 mientras que la 22 lo fue al año siguiente. En la muy inmediata posguerra desaparecieron las 5, 7, 8, 10, 11, 14, 16, 18, 19, 21 y 22.
Probablemente la nº 14 "Vasco N. de Balboa" ya esperando el desguace en fecha y lugar no determinados (autor desconocido/tomado del libro "Locomotoras de MZA")
A RENFE solo llegaron las 9, 17 y 20. Las tres integraron la corta serie 120-2031 a 120-2033. Mientras que la 2031 ya no aparecía en el inventario de 1945, la 2033 trabajó en Mérida y fue desguazada en 1953. Por su parte, la 2032 fue cedida a la empresa Flama Carbo dedicada a la fabricación de productos para el encendido de locomotoras. De este modo sobrevivió hasta 1965, año de su desguace. Por esta razón ha sido posible encontrar algunas fotos de ella.

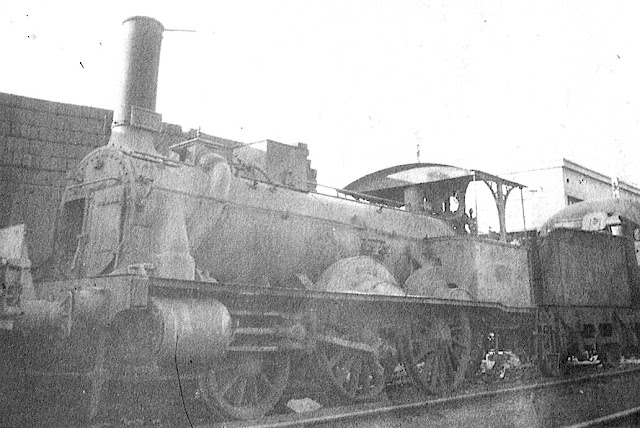

La ex 17 "Calatrava" en Madrid-Atocha en fecha indeterminada y con la biela de acoplamiento desmontada. Aunque oficialmente ya debía ser la 120-2032, no está claro si las placas habían sido ya cambiadas. Cabe pensar si su ubicación permanente junto a las pilas de briquetas podía estar relacionada con su cesión a Flama Carbo (autor desconocido/cortesía J.A. Méndez Marcos)
Aunque de bajísima resolución, he podido encontrar esta imagen en color de la "Calatrava" en la misma ubicación de siempre. (Vía Libre)
Y así, con el desguace de la "Calatrava" -ya centenaria- desapareció el último vestigio de la tracción viajeros del Camino de Hierro de Ciudad Real a Badajoz"
FUENTES CONSULTADAS
Reder, G. y Fernández Sanz, F. (1995): Locomotoras de MZA. Historia de la tracción vapor en España. Tomo I.
Fototeca ferroviaria de Juan Antonio Méndez Marcos
