domingo, 17 de febrero de 2019

Historias del vapor (XCI): Las "articuladas" del Lorca-Baza-Águilas (RENFE 180-0401 a 180-0403)


1908

Las "articuladas" del Lorca a Baza y Águilas (LBA 50 a 52/RENFE 180-0401 a 180-0403)


Los trayectos ferroviarios accidentados y con curvas de pequeño radio constituían un serio problema para las locomotoras tradicionales de vapor. Por una parte se necesitaba una eficaz vaporización con bien dimensionadas calderas para disponer de suficiente reserva de potencia. Sin embargo esas calderas eran en general poco compatibles  con los rodajes 030 o 040, que eran los que menos problemas de inscripción presentaban en curvas de pequeño radio. Por otro lado eran trazados que no solían aguantar mucho peso por eje. En este contexto, ya desde mediados del siglo XIX, se empezaron a diseñar distintos sistemas de locomotoras articuladas que evitaran o suavizaran esos problemas de inscripción. Fueron los denominados Fairlie, Kitson-Meyer, Du Bousquet, Mallet o Garrat.

En la vía ancha española se utilizó el Du Bousquet en las locomotoras adquiridas por Andaluces para la rampa de Córdoba a Belmez; el Mallet en el Central de Aragón (ya me referí en entradas anteriores a las Borsig de esta compañía y a las posteriores de Winterthur), así como en el de Zafra a Huelva. Por su parte, el Kitson-Meyer fue el elegido por la compañía Great Southern of Spain en 1908 para las tres locomotoras articuladas destinadas a su ferrocarril de Lorca a Baza y Águilas (LBA) y en concreto al arrastre de los trenes de mineral  en las zonas de mayores rampas. De esas locomotoras me ocupo en esta entrada.

______________________________________________________________



En el citado sistema Kitson-Meyer la locomotora disponía de dos carretones motores móviles estando la caldera, el hogar y la marquesina, así como los depósitos de agua y carbón, montados sobre un bastidor que, a su vez, se apoyaba en los centros de los citados carretones. En esta disposición quedaba un amplio espacio para un hogar profundo y, por tanto una amplia superficie de calefacción. Si, además, como en el caso de las locomotoras que nos ocupan, los carretones motores eran del tipo 140+040 se aseguraba una amplia caldera y un relativo bajo peso por eje. En este sentido parece ser que las del LBA fueron las mayores de este tipo construidas por la factoría Kitson.

Foto de fábrica de las Kitson-Meyer 140+040 del Great Southern of Spain.

 Su potencia era de 1345 CV, su timbre ya de 15 kg/cm2 y el diámetro de las ruedas motoras de sólo 1,219 metros. Ofrecían un considerable esfuerzo de tracción de 13750 kg. La distribución era plana y sus cuatro cilindros trabajaban en simple expansión. Ello llevaba a que el vapor de los cilindros posteriores fuera expulsado por una segunda chimenea secundaria en la parte trasera de la locomotora, algo que ofrecía una curiosa sensación.
El Great Southern las matrículó como 50 a 52 y no recibieron ningún nombre específico.

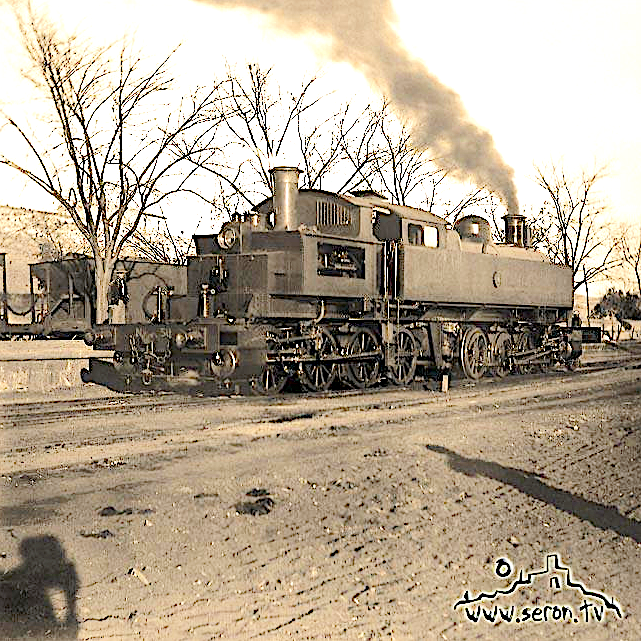

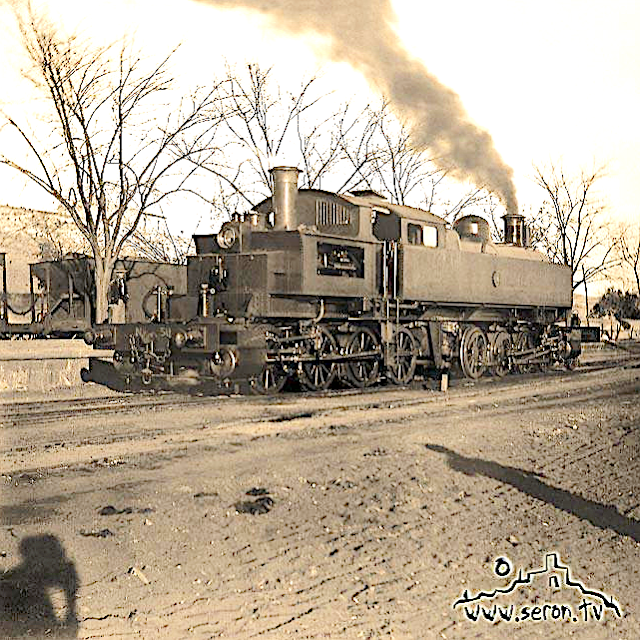

Una de las Kitson-Meyer -probablemente la 50- del LBA en la estación de Zurgena en 1908. Obsérvese la llamativa chimenea posterior  (foto: Gustavo Gillman)
De nuevo en Zurgena (foto: autor desconocido)


Estuvieron siempre ocupadas arrastrando tolvas de mineral en el ramal de Almendricos a Águilas donde el puerto de Los Peines presentaba una cierta dificultad. Debieron trabajar también en la rampa de Almajalejo entre Zurgena y Huercal-Overa -quizás el obstáculo orográfico más importante de la línea- ya que hay algunas fotos de ellas en la primera estación.


La 50 tira con fuerza de un tren de doce tolvas remontando una rampa. ¿Podría ser la de Almajalejo? La foto fue publicada por la revista The Railway Gazzete con motivo de la celebración en España de un Congreso Internacional de Ferrocarriles en el año 1930 (colección Fernando F. Sanz)
De nuevo una de las Kitson en cabeza de su tren de tolvas... ¿a su paso por el puerto de Los Peines?. La foto también pertenece a la publicación de la The Railway Gazzete (colección Fernando F. Sanz)


¿Choque?, ¿alcance?, ¿descarrilamiento en doble tracción? Lo que está claro es que las protagonistas son puras "Great Southern": una 140+040 y una 130 (Foto: autor desconocido/cortesía Juan Antonio Méndez Marcos)
Una Kitson accidentada fotografiada en Zurgena. Aparece sin rodaje montada sobre unos bogies provisionales ¿Podría ser la accidentada de la foto anterior?

 Cuando pasaron a RENFE la disposición 140+040 fue "traducida" como 180.

La, ahora, 180-040X según aparece en el álbum de material motor de RENFE de 1947.

De este modo se las asignó la serie 180-0401 a 180-0403. Se las trasladó al depósito de Córdoba-Cercadilla para sustituir a las Du Bousquet -de las que hablaremos un poco más adelante- para la tracción en las rampas del Córdoba a Belmez.



A principios de los años cincuenta una de las Kitson-Meyer, ahora ya en RENFE, atraviesa un paso a nivel saliendo de Córdoba en dirección hacia Belmez (colección de El Ferrocarril en Andalucía. A través de Pacheco/Forotrenes)
En cualquier  caso, debido fundamentalmente fueron a su complejidad mecánica, fueron retiradas en 1953.

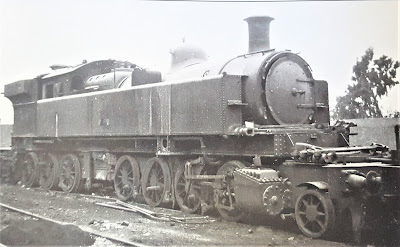

Gustavo Reder obtuvo esta imagen de una de las Kitson-Meyer en el depósito de Córdoba-Cercadilla cuando ya estaba apartada y con las bielas desmontadas.
Y, por supuesto, y más en aquella época, no se planificó la preservación de ninguna de ellas. ¡Qué interesante hubiera sido contemplarlas al menos estáticamente!



FUENTES CONSULTADAS

Reder, G. y Fernández Sanz, F. (2013): Locomotoras de otras compañías de vía ancha. Historia de la tracción vapor en España. Tomo V.

Serrano Navarro, J. A. (2018): El accidente ferroviario del Puente de los Tres Ojos. Análisis historiográfico de un suceso en la línea de Lorca a Baza. Blog de la Sociedad de Estudios Históricos María Navarro Encinas

Archivo fotográfico de Juan Antonio Méndez Marcos.
