Crónicas de la vía estrecha (XIX): Los MAN, eternamente (FEVE 2301-2373 y FGC 3001-3011)
Si bien los automotores Ferrostaal y Billard, a los que hemos dedicado entradas anteriores, supusieron un cambio sustancial en el concepto del transporte de viajeros de la vía estrecha española, es innegable que los “reyes” de los automotores diésel de este ancho, fueron los MAN. Y todavía quedan signos de ese reinado.
Fue precisamente la excelente experiencia con los Billard, y sobre todo con los Ferrostaal, lo que animó a EFE-FEVE y a otras empresas ferroviarias a disponer de más automotores de este tipo. Afortunadamente, su adquisición se planificó de una manera coherente y coordinada, de tal modo que se efectuó en términos económicos favorables, al tiempo que se lograba una interesante homogeneización del material. Esta actuación se denominó Plan de Modernización de los Ferrocarriles de Vía Estrecha y se desarrolló básicamente el año 1964. De forma distinta a las adquisiciones del Plan de 1953, en el que era el Ministerio de Obras Públicas (MOP), el adquirente directo de los vehículos y al que las compañías iban abonando poco a poco el importe de los adjudicados, en este caso lo que existía era una financiación directa del Banco de Crédito a la Construcción.
Como representante de todas las empresas implicadas actuó todavía el organismo Explotación de Ferrocarriles por el Estado (EFE), que un año después se transformaría en FEVE. Cabe decir que en el marco de este Plan también se adquirieron nuevas locomotoras Alsthom de 925 CV y tractores Yorkshire-SECN, a los que me referiré en otras entradas.
Centrándonos en los automotores, y teniendo en cuenta el excelente resultado de los Ferrostaal, la empresa suministradora elegida fue la alemana MAN (Maschinenfabrik Augsburg-Nuremberg A.G.) y el vehículo escogido fue una versión renovada de los citados Ferrostaal de la serie 2000. Sin embargo, en este caso disponían de un solo motor de 210 CV (más potente que en los anteriores) por coche motor. La transmisión era hidrodinámica. Tenían mayor longitud, y por tanto mayor número de plazas, 60 en total, ubicadas en tres departamentos. Otra importante novedad era que los remolques estaban dotados de cabina de conducción, lo que daba una gran flexibilidad para la creación de distintas composiciones y servicios.
Como representante de todas las empresas implicadas actuó todavía el organismo Explotación de Ferrocarriles por el Estado (EFE), que un año después se transformaría en FEVE. Cabe decir que en el marco de este Plan también se adquirieron nuevas locomotoras Alsthom de 925 CV y tractores Yorkshire-SECN, a los que me referiré en otras entradas.
El contrato se firmó en 1965 y contemplaba la construcción de 69 coches motores y 26 coches remolques. Los primeros 20 coches motores fueron construidos por la propia factoría de MAN en Nuremberg, mientras que la construcción de los 49 motores restantes y todos los remolques lo fueron, bajo licencia por Euskalduna, Material Móvil y Construcciones (MMC) y Aplicaciones Técnicas Industriales.
Todos los vehículos de este primer pedido se incorporaron durante los años 1966, 1967 y primeros meses de 1968. FEVE recibió 26 automotores –que constituyeron la serie 2301 a 2326- y 20 remolques que formaron a su vez la serie 5301 a 5320. Fueron destinados en principio a la línea Santander-Bilbao y sus ramales así como al ferrocarril Málaga-Fuengirola.
Un MAN recién llegado en 1968 al ferrocarril Málaga-Fuengirola (foto: autor desconocido/archivo Javier Aranguren) |
Por su parte, a Económicos de Asturias llegaron cuatro coches motores (MZ 1 a MZ 4) y dos remolques (RAY 1 y RAY 2);
al Ferrocarril del Cantábrico, ocho motores (MC 20 a MC 27) y cuatro remolques (RAC 1 a RAC 4); al Ferrocarril Vasco Asturiano, veinte (101-120) y a los Ferrocarriles Catalanes, once que se integraron en la serie 3000.
Conviene hacer notar que algunos de los remolques destinados a las compañías del norte venían con instalación de clase preferente. Sus asientos estaban en disposición 2+2 enfrentados excepto en la fila junto a la puerta donde lógicamente era 2+1.
El MZ 1 llega a su destino sobre una góndola (foto: cortesía Ramón Capín) |
al Ferrocarril del Cantábrico, ocho motores (MC 20 a MC 27) y cuatro remolques (RAC 1 a RAC 4); al Ferrocarril Vasco Asturiano, veinte (101-120) y a los Ferrocarriles Catalanes, once que se integraron en la serie 3000.
Conviene hacer notar que algunos de los remolques destinados a las compañías del norte venían con instalación de clase preferente. Sus asientos estaban en disposición 2+2 enfrentados excepto en la fila junto a la puerta donde lógicamente era 2+1.

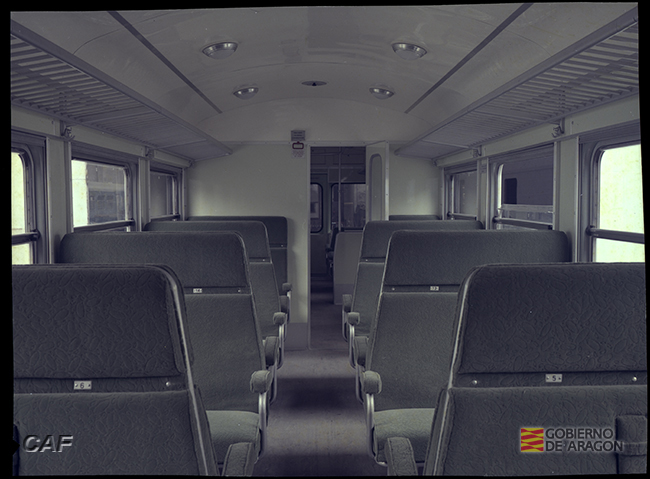

Interior de la clase Preferente en un MAN (foto: cortesía Ramón Capín) |

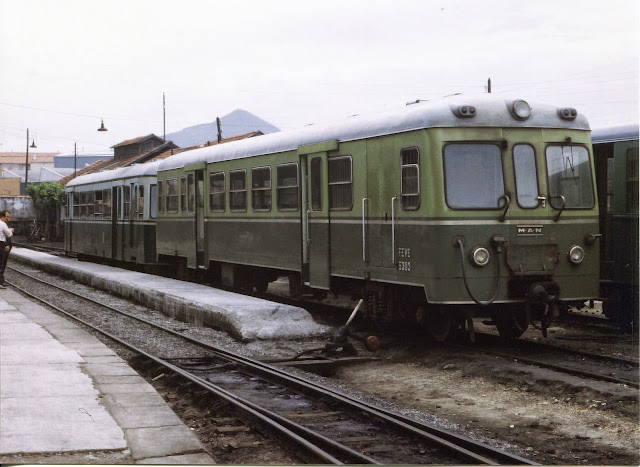

Un remolque MAN de FEVE en la estación de Guernika (foto: J.A. Tartajo/ a través del blog Historias del tren) |

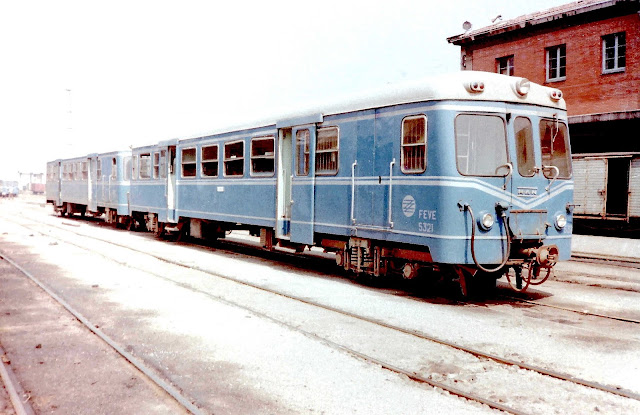

Una composición MAN en Oviedo a finales de los 70 (foto: Ángel Rivera) |
En 1972 las concesiones de las líneas asturianas y cántabras pasaron a FEVE, que recibió por tanto su material MAN. Además, esta compañía cursó en 1973 un nuevo pedido de otros quince automotores (2359 a 2373), por lo que la cifra final de coches motores MAN en la vía estrecha española fue de 84 unidades de los que 73 pertenecían a FEVE.

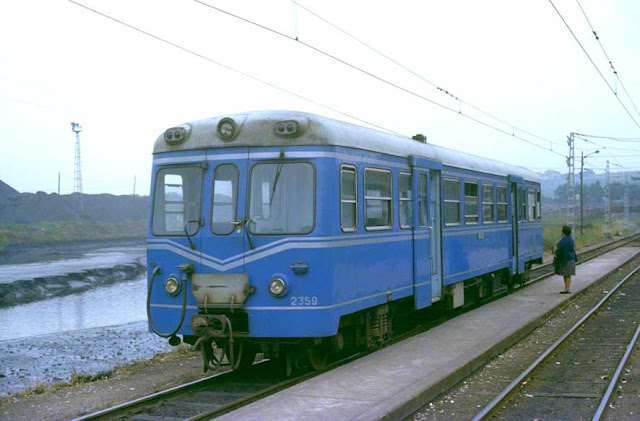

El 2359, el primero vehículo del segundo pedido de FEVE fotografiado en Avilés en 1976 realizando un servicio en la línea de Carreño (foto: Werner Hardmeier) |
Durante los años 70, los MAN, juntos con sus servicios habituales, se hicieron cargo de los de la recién finalizada línea Ferrol-Gijón y también sustituyeron a otros veteranos como los Billard de Cartagena o los Brissoneau de Santander-Bilbao.

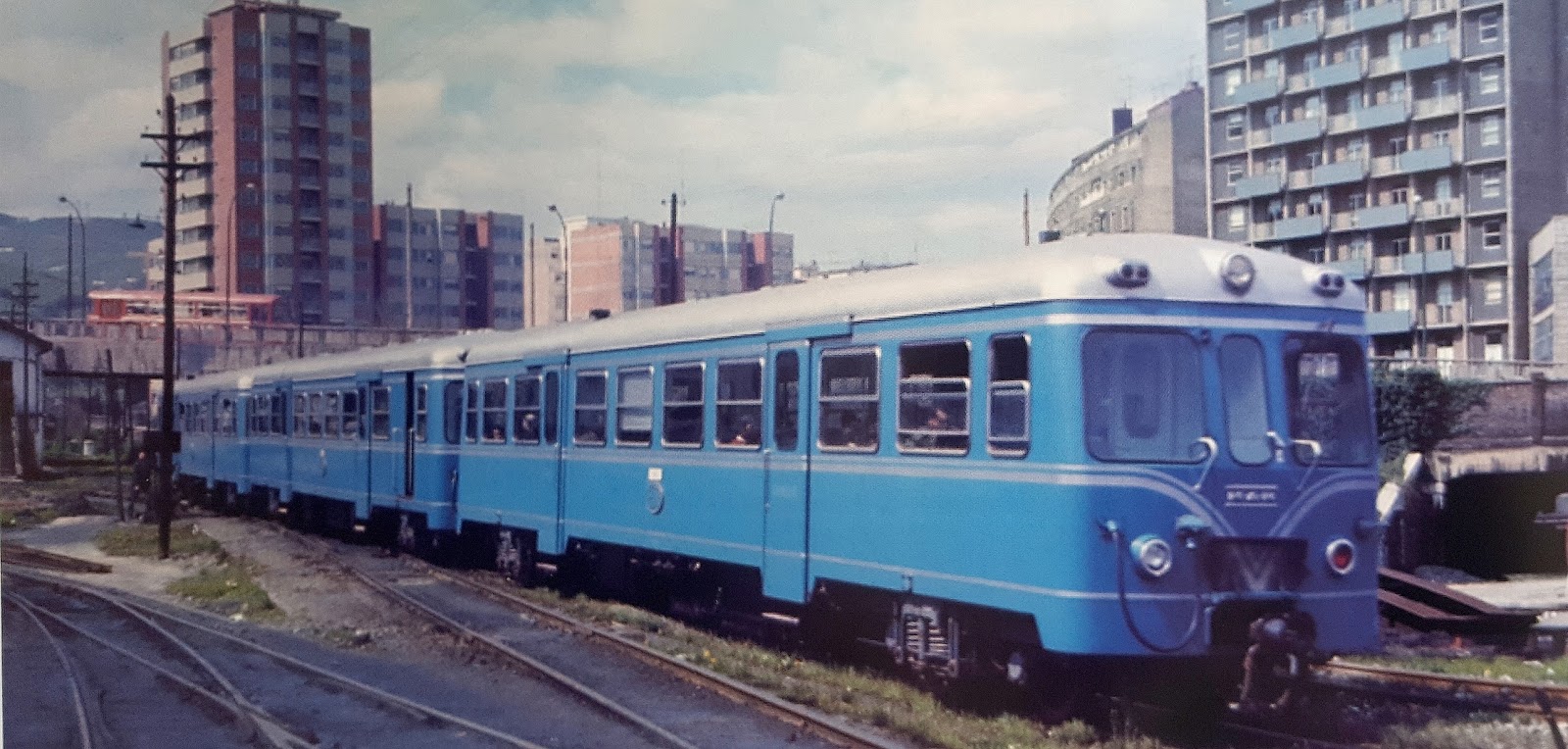

En 1985 en Bilbao, haciendo servicios con Balmaseda (foto: César Ariño/CARRIL) |
A mediados de esa época en dos remolques de segunda clase (5314 y 5316) se les suprimieron algunas butacas para instalar sendos departamentos de correos y butacas de primera clase.

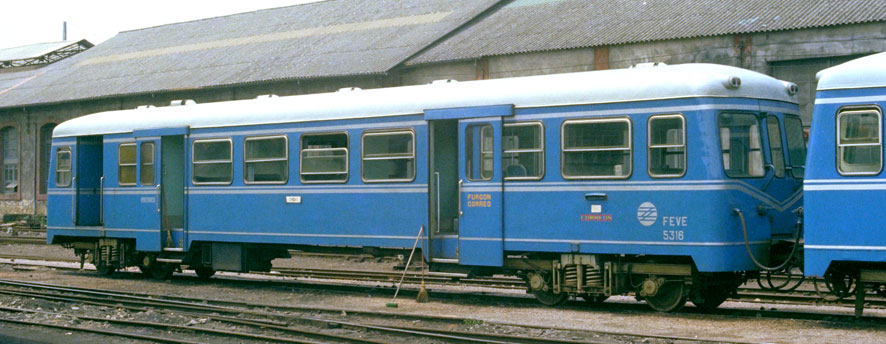

Uno de los remolques con departamento de correos. La fotografía es de Werner Hardmeier y está obtenida hacia 1976 (cortesía Ramón Capín) |
A principios de los 80 FEVE acometió la primera reforma de los MAN. Se cambiaron los motores que fueron sustituidos por otros de la marca Pegaso; se modificó el interiorismo y se formaron 33 unidades de tren mediante el acoplamiento permanente de 66 coches motores (algo que se pudo hacer al empezar a disponer ya de los “nuevos” automotores de la serie 2400, los “Apolo”). En esta reforma quedaron disponibles siete coches motores, pero sobre todo los 26 remolques de la serie 5300 que fueron transformados en coches de viajeros.
En su nueva juventud, los MAN cedieron a los “Apolo” muchos servicios importantes mientras que se hicieron cargo de los de la línea Gijón-Pola de Laviana y sustituyeron a los veteranos Billard de la Alicante-Denia y a los Ferrostaal de Mallorca.

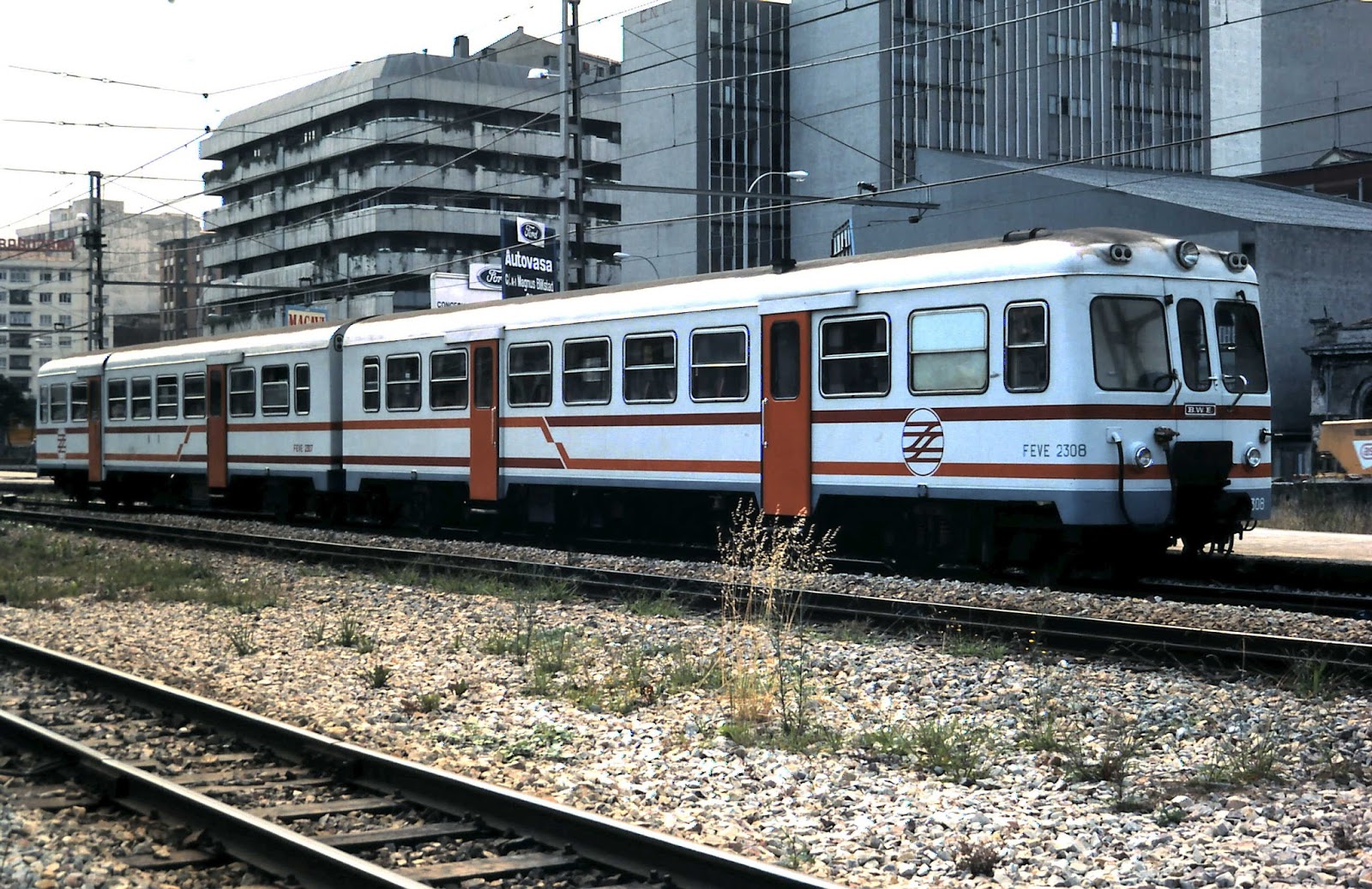

Una composición MAN recién reformada y con la nueva librea sale de Gijón con destino a Pola de Laviana, pasada ya esta línea al ancho métrico. Agosto de 1983 (foto: Ángel Rivera) |

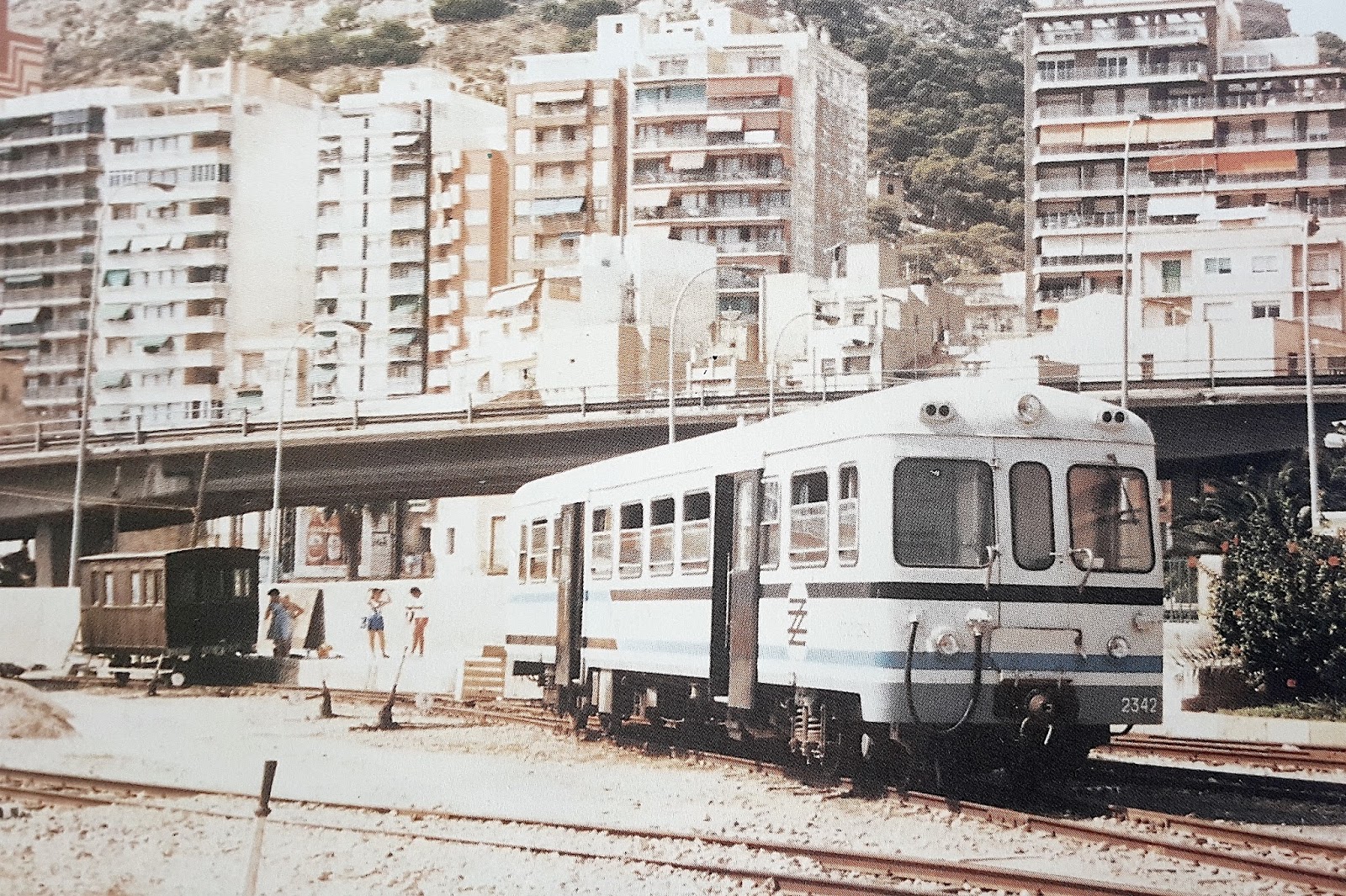

El 2342 en Alicante, con la librea típica de esta zona en crema, azul y negro (foto: autor desconocido) |
En enero de 1987 con motivo de los traspasos de competencias a las Comunidades Autónomas, FEVE cedió ocho composiciones a los Ferrocarriles de la Generalitat Valenciana (FGV), quedando por tanto su parque reducido a 25 composiciones dobles y siete coches motores.

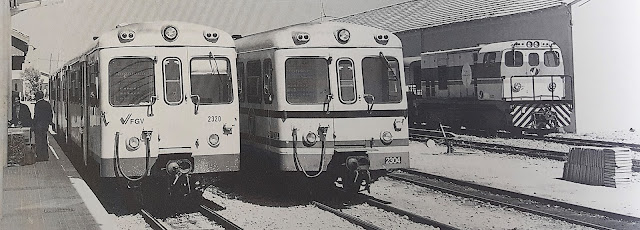

El 2304 con librea FEVE "mediterránea" en blanco, azul y negro y el 2320 con la blanca y amarilla, pero asignados ya a FGV (foto: J, A. Gómez)
|
También, en aquellos años, se decidió una nueva sustitución de motores, ya que los Pegaso no habían dado buenos resultados. La opción elegida fue la de otros de la marca Volvo con 222 CV. Al mismo tiempo se instaló un autómata para el control de tracción, se llevaron a cabo la sustitución de asientos y algunos otros retoques menores. Estas tareas fueron realizadas por CAF y Sunsusdegui. Tras esa reforma, FEVE llevó a cabo también la instalación de frenos de disco en todos los vehículos en sus propios talleres.

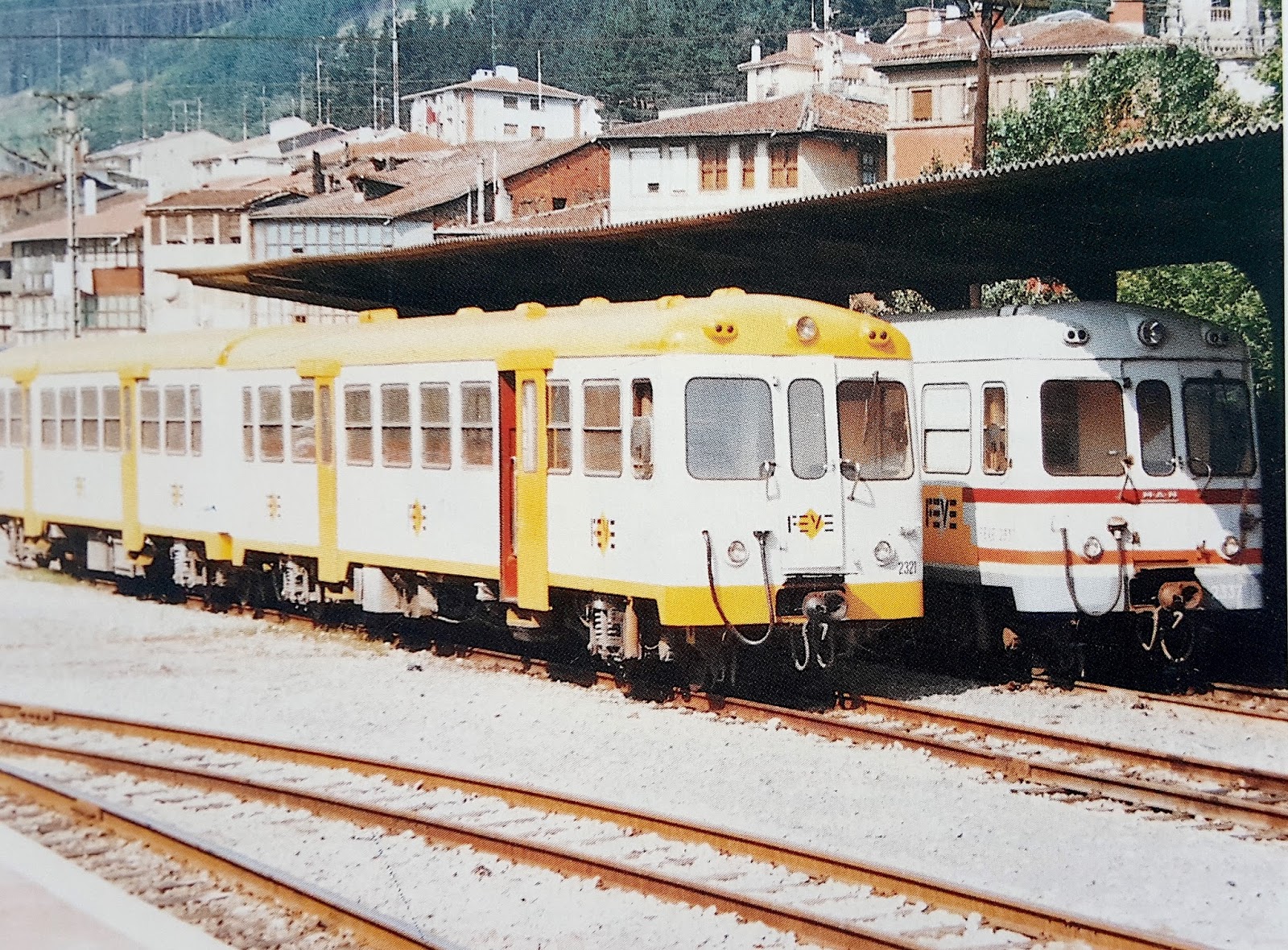

En 1990 conviven los MAN con distintas libreas, quizás antes y después de sus respectivas reformas. La foto está tomada en Balmaseda y figura en el libro "Automotores españoles" de Javier Aranguren |

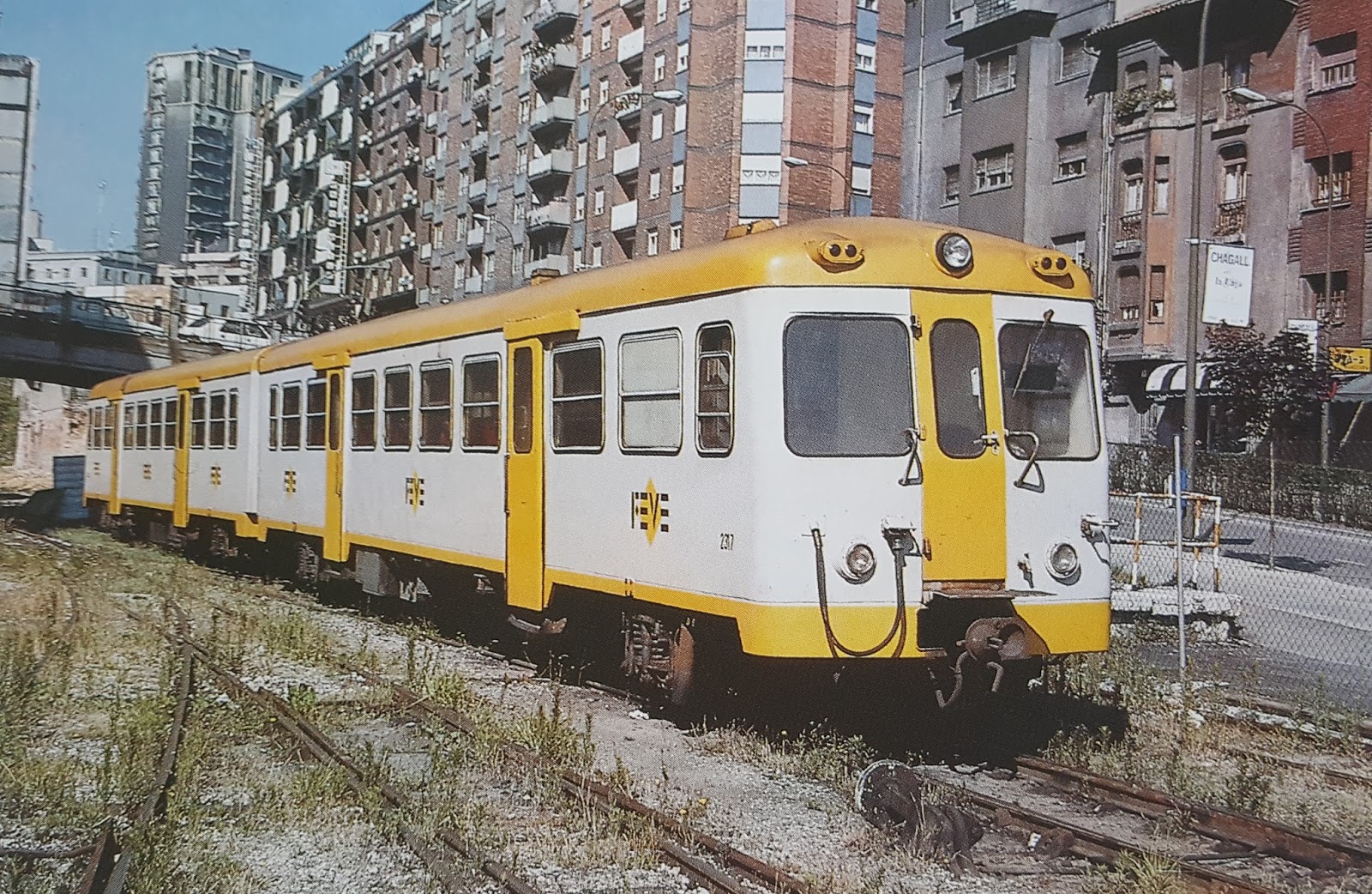

La unidad compuesta por el 2317 y el 2333 en Oviedo en 1990 (del libro "Automotores españoles" de J. Aranguren) |

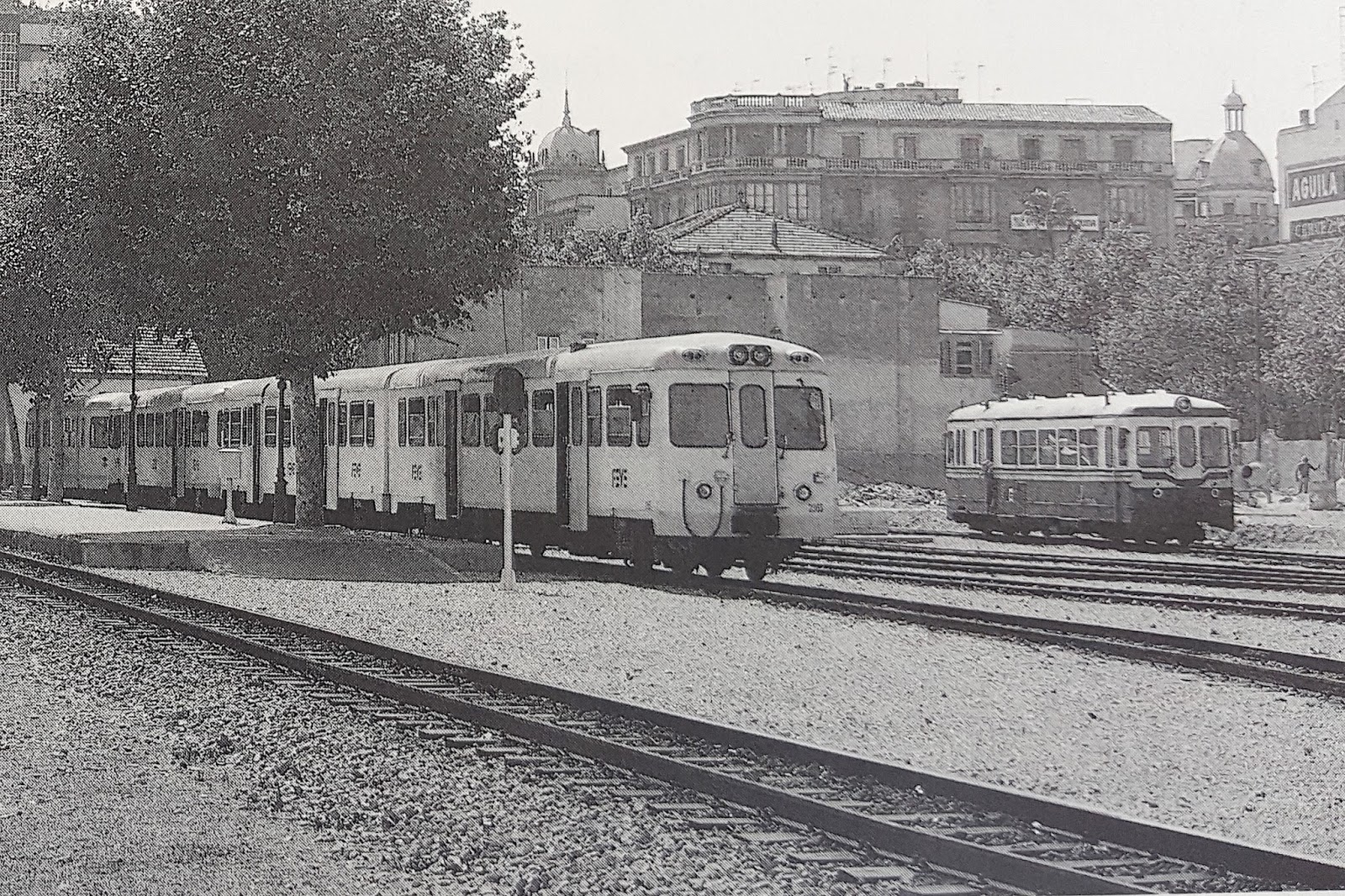

En 1992, en la estación de Palma de Mallorca, los MAN -todavía con el anagrama de FEVE- convivían con los Ferrostaal. Pronto serían transferidos a SFM (foto: autor desconocido)
|
Con estos recursos, a finales de los 90, los MAN de FEVE se ocupaban de servicios regionales y de cercanías en Asturias, en los de León a Guardo, Bilbao-Balmaseda y Cartagena- Los Nietos.
Fue a finales de 1998, cuando se decidió la realización de un prototipo de reconstrucción integral de una de las unidades de tren. Tras el éxito de la experiencia se decidió que esa reconstrucción afectara a los 47 coches motores existentes. De este modo, y recuperando un remolque que había sufrido un incendio, se obtuvieron doce unidades diesel de dos coches (la que sería nueva serie 2600) y doce unidades eléctricas similares (la serie 3600). De esta forma, los MAN, o al menos bastante de su mecánica, renacía una vez más.
Fue a finales de 1998, cuando se decidió la realización de un prototipo de reconstrucción integral de una de las unidades de tren. Tras el éxito de la experiencia se decidió que esa reconstrucción afectara a los 47 coches motores existentes. De este modo, y recuperando un remolque que había sufrido un incendio, se obtuvieron doce unidades diesel de dos coches (la que sería nueva serie 2600) y doce unidades eléctricas similares (la serie 3600). De esta forma, los MAN, o al menos bastante de su mecánica, renacía una vez más.
Por su parte, los once MAN catalanes que constituían la serie 3000 de la FGC fueron reformados entre 1984 y 1988 para formar cuatro unidades de tren del tipo coche motor-coche remolque-coche motor, utilizando como remolques cuatro antiguos automotores Ferrostaal. Luego, en 1990, recibieron nuevos bogies y en 1993 nuevos motores MAN.
En 1999 dejaron de prestar servicio, vendiéndose dos de ellas (3007-3001-3008 y 3012-3004-3013) a los Ferrocarriles de la Generalitat Valenciana (FGV) y reservando otros dos (3005-4001-3006 y 3010-3003-3011) para ocasiones especiales. Curiosamente, estas dos últimas composiciones fueron compradas de urgencia por FEVE ante una alarmante falta de material, y numeradas como 2351-5351-2352 y 2353-5353-2354. Tras prestar servicio en la línea Baiña-Collanzo fueron vendidas a Perú en marzo de 2013.

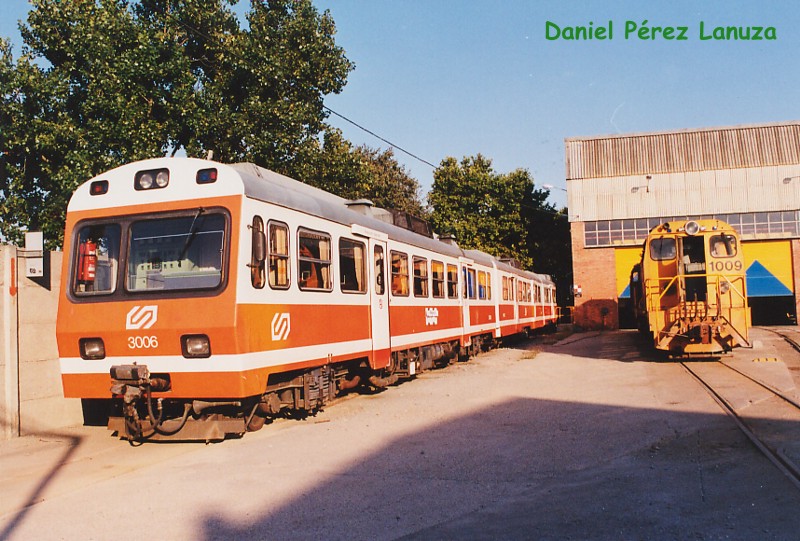

La unidad 3005-4001-3006 de FGC formada por dos automotores MAN y un Ferrostaal desmotorizado (foto: Daniel Pérez Lanuza |

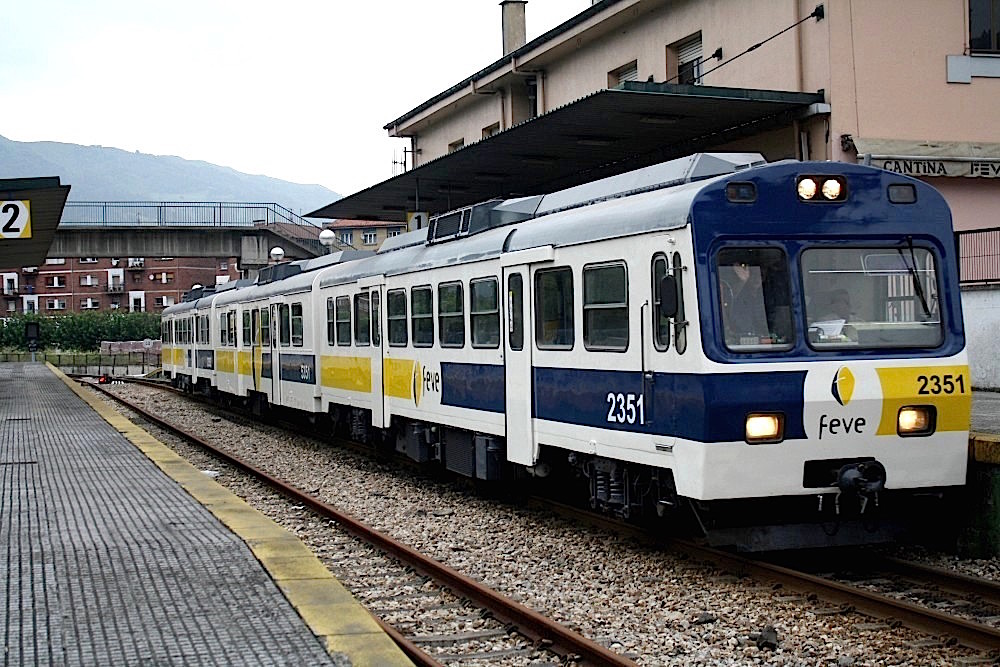

La "nueva" unidad de FEVE 2351-5351-2352 que formó parte de la efímera serie 2350 (foto: blog Carriles de oro) |

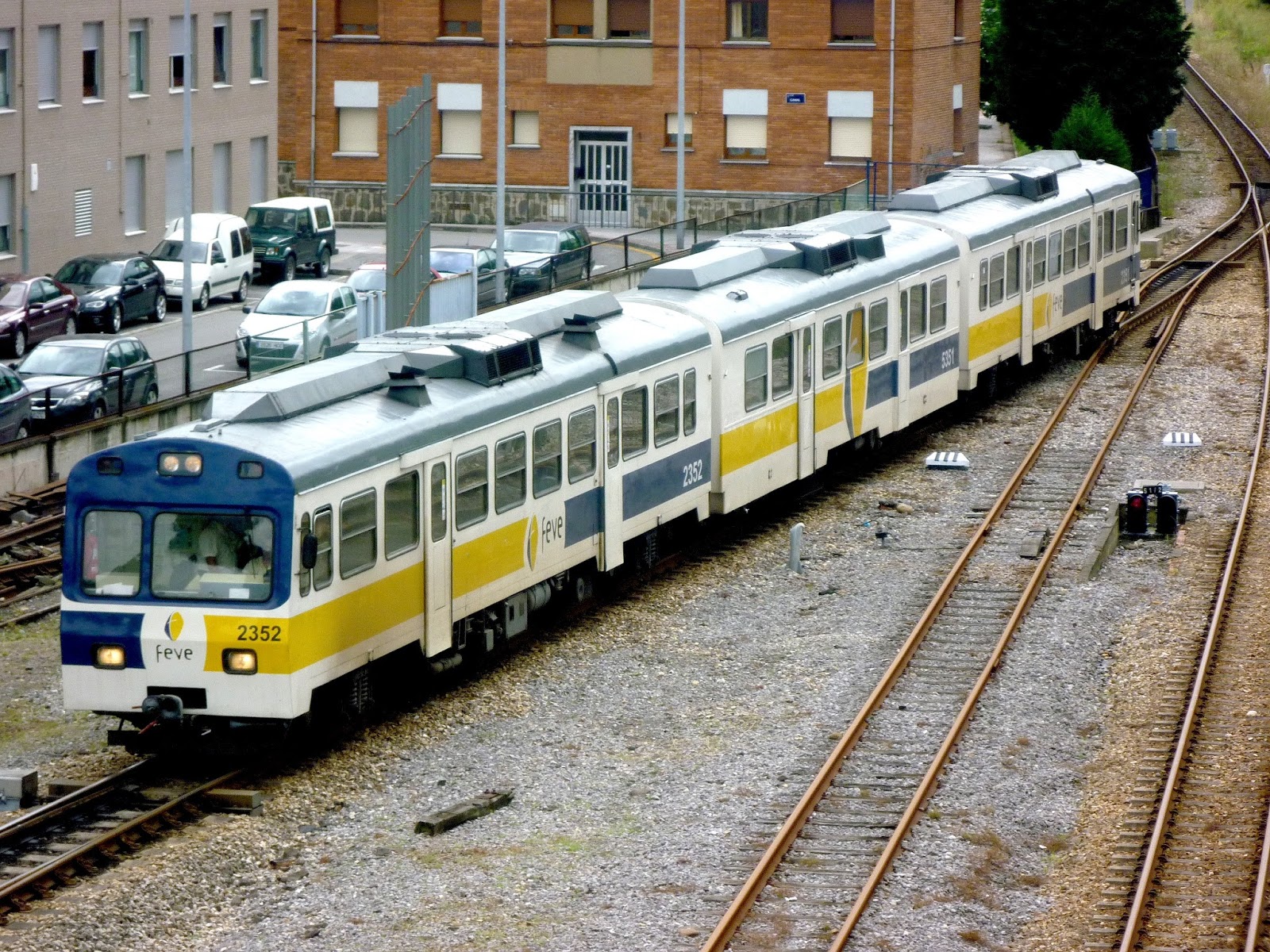

Otra imagen de este mismo tren entrando en la estación de Mieres procedente de Collanzo. Agosto de 2011 (foto: Ángel Rivera) |
Por lo que se refiere a las ocho unidades valencianas han prestado siempre servicio en la línea Alicante-Denia. Seis de ellas sufrieron una reforma muy parecida a la llevada a cabo para las 2600 y efectuada por la misma factoría aunque manteniendo en este caso motorización MAN . Constituyeron así la serie 2500 de la FGV para efectuar servicios entre Benidorm y Calpe. Las dos que quedaron sin reformar fueron las 2311-2312, que estuvo circulando hasta hace poco tiempo:
y la 2307-2310 que ahora parece estar canibalizada para recambios.

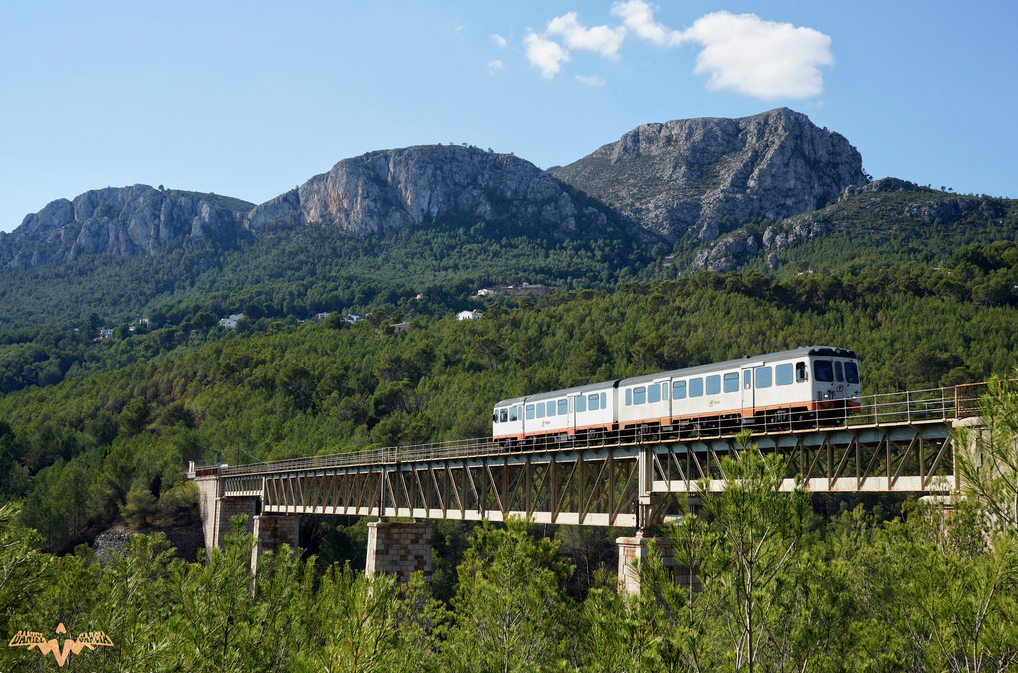

Bella imagen del 2311-2312 por el viaducto de Puig Roig en noviembre de 2014 (foto: Daniel García) |
y la 2307-2310 que ahora parece estar canibalizada para recambios.

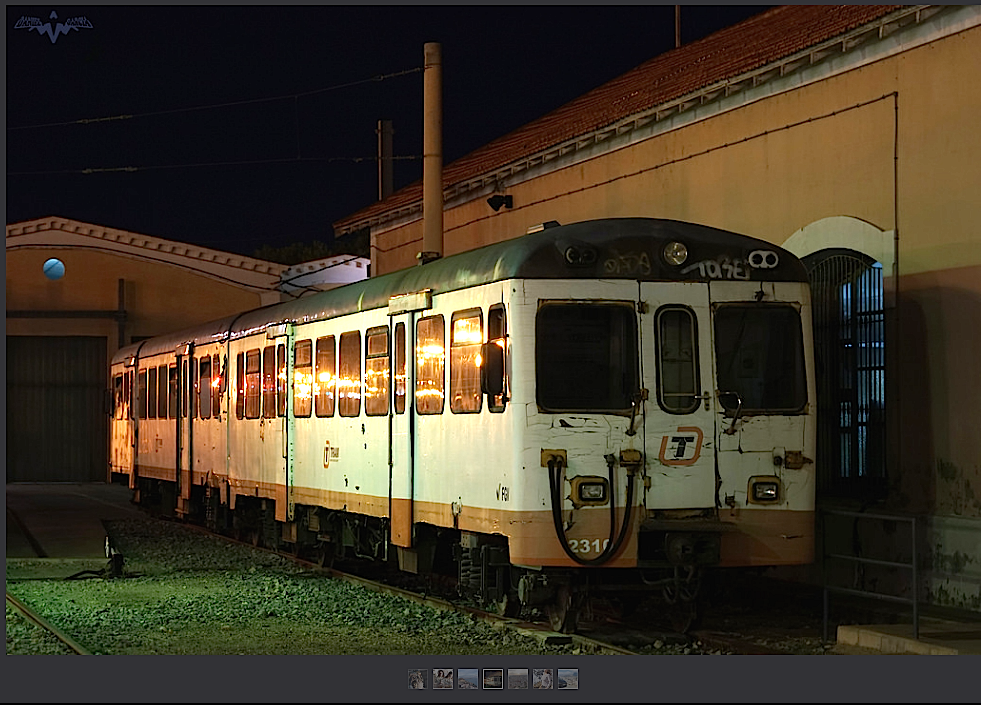

La 2310-2307 apartada en Alicante en noviembre de 2016 (foto: Daniel García) |

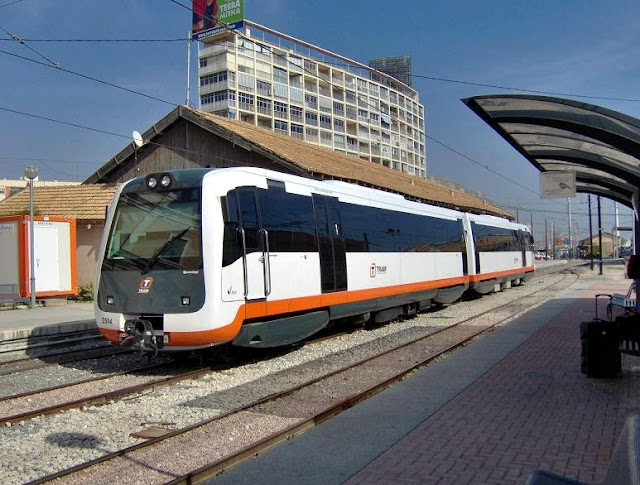

La unidad 2503-2504 formada a partir de los antiguos MAN 2309 y 2304 (foto: Francesc Sabaté/Listadotren) |
Por fin, las tres unidades de tren y los dos coches motores de los ferrocarriles de Mallorca fueron vendidos en 1997 a los Servicios Ferroviarios del Chaco.
Como puede verse, de algún modo los MAN siguen estando con nosotros. Su presencia más fuerte está en las líneas norteñas de FEVE transfigurados como "2600". A estas unidades las dedicaremos una próxima entrada.
FUENTES CONSULTADAS
Aranguren, J: Automotores españoles. Autoedición. 1992
Capín Roa, R. (1996): Los "MAN" (Maquetren, nº 52)
Rentero, L: Estado general y modernización del parque de material comercial de FEVE. Revista CARRIL nº 57. Diciembre de 2001
Fernández García, J.L. Las unidades 2600 y 3600 de FEVE (1ª parte). Revista CARRIL, nº 76. Diciembre 2014
Olaizola, J: El motor de combustión interna en la vía estrecha española (III). Blog Historias del tren
Forotrenes
Listadotren
