HISTORIAS DEL VAPOR (XIII): LAS EXCELENTES "CATALANAS" (RENFE 120-2101/11 Y 120-2121/22)



http://trenesytiempos.blogspot.com.es

1 junio 2018



Historias de vapor (XIII): Las excelentes "catalanas" (RENFE 120-2101/11 y 120-2121/22)








Entrada publicada originalmente en abril de 2015 y revisada y ampliada en abril de 2017


En la década de los 50 del siglo pasado pululaban por el depósito de Madrid-Atocha (o Cerro Negro), unas airosas locomotoras del tipo 1-2-0 dedicadas a trabajos de maniobras, aunque su imagen denotaba un pasado mucho más glorioso. En el depósito las llamaban las catalanas y, aunque ya estaban en la parte final de su existencia, la opinión sobre ellas era excelente. Recordemos su historia.

El antecedente lejano de estas locomotoras está en la serie 120-0201 a 120-0204 a la que me referí en esta otra entrada. Fueron aquellas unas locomotoras para trenes de viajeros que adquirió la Compañía del Ferrocarril de Tarragona a Barcelona y Francia (T.B.F.)  a la casa escocesa Sharp en 1877 y 1878. El 1 de enero de 1898, la T.B.F. se fusionó con la M.Z.A. y esta compañía las transformó en 1901 en locomotoras ténder.

Para sustituir en sus trenes expresos a aquel primer lote de locomotoras, la T.B.F. volvió a encargar a Sharp cuatro más del mismo tipo, pero con mayores ruedas motrices y mayor superficie de parrilla. Posteriormente se amplió el pedido, y de esta forma, en 1891, se disponía de 16 locomotoras de este tipo, que constituyeron la serie 39-54 de aquel ferrocarril. Cuando M.Z.A. absorbió a T.B.F. formaron en ella la serie 151-166, siendo unas locomotoras muy superiores a las que la compañía disponía en aquella época. Remolcaban expresos entre Barcelona y la frontera francesa y los de Madrid a Barcelona entre Madrid y Zaragoza. M.Z.A. las fue trasladando poco a poco fuera de Cataluña, a medida que allí iban llegando nuevas locomotoras tipo compound, o de doble expansión, y las extendió por la denominada "red antigua". Así, por ejemplo, en 1907, algunas estaban encargadas de los expresos entre Córdoba y Sevilla, servicio en el que poco tiempo después también fueron sustituidas por las compound. Poco a poco, fueron pasando a servicios de maniobras y al arrastre de algunos trenes de servicio.
La M.Z.A 162, antigua 50 del T.B.F. en una imagen obtenida en el siglo XIX y probablemente en Cataluña (foto: autor desconocido/cortesía de Juan Antonio Méndez Marcos)

La M.Z.A. 161 (Foto: Álbum notor RENFE)
La MZA 156 en los talleres de Atocha. Parece que la imagen está tomada en el siglo XIX (foto: autor desconocido/ cortesía de Juan Antonio Méndez Marcos)

Viendo sus excelentes características, M.Z.A. encargó en 1895 dos locomotoras más del mismo tipo, pero en este caso lo hizo a La Maquinista Terrestre y Marítima que empezaba por esa época sus actividades ferroviarias, lo que se confirma al ver que los números de fábrica eran 9 y 10. En M.Z.A. fueron las 149 y 150.

Una de las dos locomotoras construidas por la Maquinista para el T.B.F. En esta compañía fueron las 60 y 61; en M.Z.A. las 149 y 150 y en RENFE las 120-2121 y 2122. (Foto: Autor desconocido/ a través de F. F. Sanz)

Tanto unas como otras eran unas muy buenas locomotoras.
Su imagen era típicamente inglesa con cilindros interiores. En las primeras, la potencia era de 630 CV, el timbre de 10 kg/cm2 y el esfuerzo de tracción de 4952 kg. En las segundas, el timbre era ligeramente superior (10,5 Kg/cm2), también lo era su potencia (634 CV) así como su esfuerzo de tracción que alcanzaba los 5200 Kg. su esfuerzo de tracción. Otra diferencia es que, al contrario de las escocesas cuyo ténder era de cuatro ruedas, las de éstas tenían seis, algo que las dotaba de más capacidad y, por tanto, de mayor autonomía.



La M.Z.A. 164 en Barcelona (Foto de autor desconocido, a través de F.F. Sanz)
Las Sharp que llegaron a RENFE formaron la serie 120-2101/2111, mientras que las españolas constituyeron la 120-2121/2122, por su algo mayor esfuerzo de tracción. Trabajaron en Madrid-Atocha, Madrid-Delicias, Aranjuez, Soria y Alcázar de San Juan.

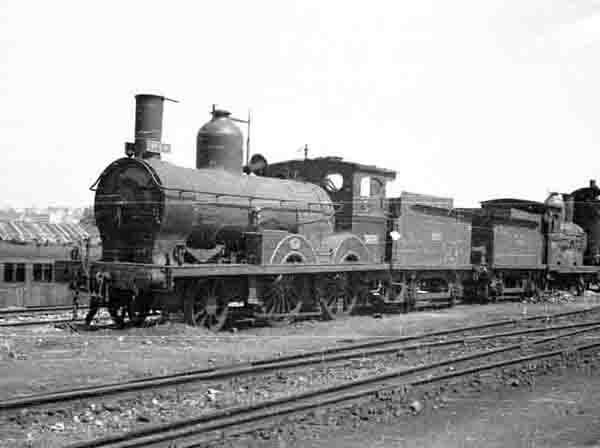

Las 120-2111 y 120-2107 en el depósito de Madrid-Atocha en junio de 1954 (foto: Trevor Rowe/ cortesía de Juan Antonio Méndez Marcos)


La 120-2107 en Madrid-Atocha el 25 de mayo de 1956 (Foto: L.G. Marshall)
De las que se saben, la 2102 se desguazó en 1954; la 2103 aguantó como generador eléctrico en Cerro Negro y se desguazó en 1963; la 2105 también en 1963; la 2107 lo fue en 1960 y la 2111 en 1961. Por su parte, las "maquinistas" 2121 y 2122 lo fueron en 1958 y 1953 respectivamente.


La 120-2109 esperando el desguace en Cerro Negro en septiembre de 1959 (foto: J.W. Swanberg/cortesía J.A. Méndez Marcos)

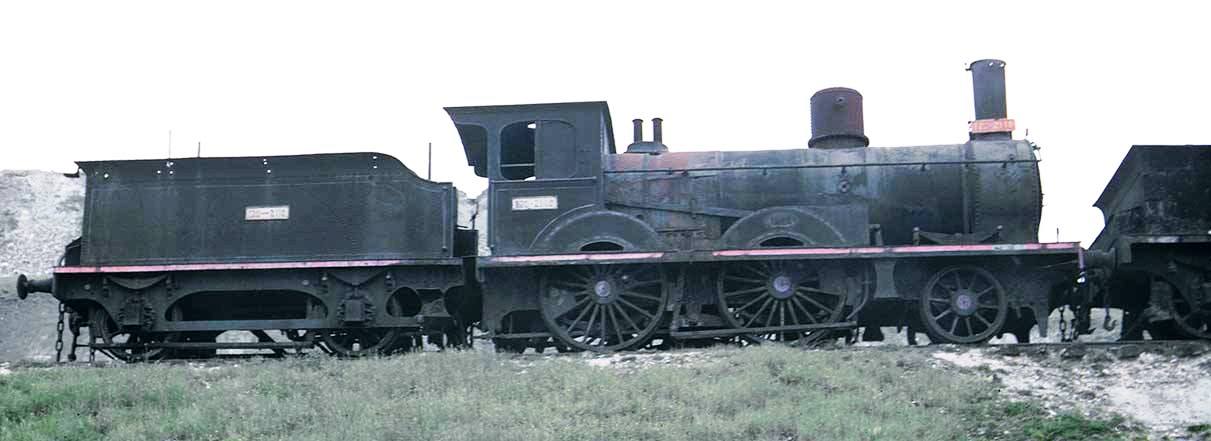

La 120-2110 espera tambièn el desguace. La imagen debe estar tomada a  principios de los años sesenta (foto: Peter Willen/ a través de W. Hardmeier y cortesía de J.A. Méndez Marcos)

En su libro Locomotoras de M.Z.A. -del que me he nutrido básicamente para esta entrada- dice Fernando Fernández Sanz: "Ha sido una lástima que no se hiciera nada por conservar una de estas máquinas para el Museo del Ferrocarril, ya que por su valor histórico lo merecían".

Como pequeño recuerdo y homenaje, nos queda esta deliciosa reproducción de la "Maquinista" M.Z.A. 149 realizada por Taller Renvera



FUENTES CONSULTADAS:

Fernández Sanz, F (1995): Locomotoras de M.Z.A. (Historia de la tracción vapor en España. Tomo I) Autoedición.

Fernández Sanz, F. (2001): La construcción de locomotoras de vapor en España. Ediciones Trea. Gijón

Archivo fotográfico de Juan Antonio Méndez Marcos

Album Parque Motor RENFE

Vía Libre (diversos números)
