historiastren.blogspot.com.es
18 agosto 2015
Publicado por Juanjo Olaizola
LAS LOCOMOTORAS GE-35 Ton DE CAF
Folleto publicitario de las locomotoras GE-35 Ton de CAF. Archivo EuskoTren/Museo Vasco del Ferrocarril
La última entrada de este blog se dedicó a tres locomotoras construidas por CAF, bajo licencia de la General Electric norteamericana, del modelo GE 45 Ton para la Autoridad Portuaria de Uruguay. Ahora, dedicaremos esta nueva entrada a sus hermanas pequeñas, las GE 35 Ton construidas también bajo licencia por CAF.

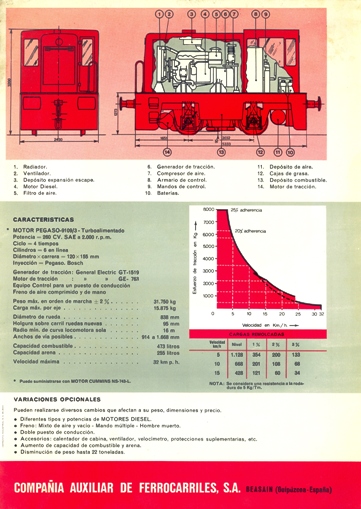

Reverso del citado folleto publicitario. Archivo EuskoTren/Museo Vasco del Ferrocarril
El origen de este modelo se remonta a los años cuarenta del pasado siglo, cuando General Electric diseñó un modelo de locomotora basado en las GE-44 y GE-45 pero, reducido a la mitad, es decir, en lugar de disponer de dos plantas motrices, situadas a ambos lados de la cabina central, contaban con una sola. El motor diésel accionaba una dinamo que, a su vez, alimentaba el único motor motor eléctrico de tracción, apoyado por la nariz en uno de los ejes y conectado al otro mediante una transmisión de cadenas.
Locomotora GE 35 Ton de Térmicas Asturianas, fotografiada en Soto de Ribera por técnicos de CAF. Archivo EuskoTren/Museo Vasco del Ferrocarril
General Electric alcanzó cierto éxito con este modelo de locomotora, diseñado para pequeños apartaderos industriales. El fabricante norteamericano construyó un total de 140 locomotoras, de ellas 70 para el mercado doméstico, mientras que otras 5 se vendieron en Canadá, 3 en Argentina, 1 en Cuba, 30 en la India, 4 en Italia, 1 en Corea del Sur, 12 en México, 2 en Filipinas, 9 en Sudáfrica, 2 en Uruguay (precisamente, para la Autoridad Nacional de Puertos) y una en España.

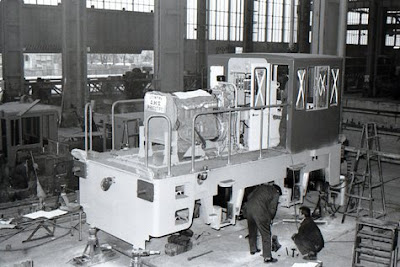

Construcción del prototipo de locomotora GE-35 Ton de CAF. Archivo EuskoTren/Museo Vasco del Ferrocarril
La única locomotora construida para España fue adquirida por la empresa Térmicas Asturianas, con destino a la central térmica de Soto de Ribera. Su número de fábrica era el 34.318 y fue suministrada en marzo de 1961. Durante muchos años fue un modelo único, ya que las siguientes no serían construidas por CAF hasta una década más tarde. De hecho, hay constancia gráfica de que técnicos de CAF se desplazaron a Asturias para estudiar con detalle la locomotora, antes de iniciar su producción en Beasain.
Fotografía de fábrica de un tractor de vía métrica GE-35 Ton de Altos Hornos de Vizcaya. Archivo EuskoTren/Museo Vasco del Ferrocarril
Aunque CAF depositó grandes esperanzas en las posibles ventas de esta locomotora, de construcción y mantenimiento simple y económico, lo cierto es que, finalmente, solo construyó 32 unidades de este tipo, de las que 30 lo fueron para un mismo cliente: Altos Hornos de Vizcaya. Las otras dos se destinaron, una a la planta de Solvay en Cantabria y, la otra, para el uso como locomotora de maniobras en la propia fábrica de CAF en Beasain.
Uno de los tractores GE-35 Ton de vía ancha fotografiado en Sestao. Archivo EuskoTren/Museo Vasco del Ferrocarril
La primera locomotora GE 35Ton construida por CAF fue, precisamente, la destinada a su propio servicio de maniobras. Era de vía ancha y sirvió de prototipo para las restantes locomotoras. Finalizada su fabricación en 1971, de inmediato se emprendió la construcción de las 30 locomotoras contratadas por Altos Hornos de Vizcaya que, a su vez, se dividían en dos versiones diferentes ya que 10 eran de vía ancha y las restantes 20 eran de vía métrica. Se destinaron a las fábricas vizcaínas de Sestao, Barakaldo, Ansio y Etxebarri, aunque dos de las de vía métrica se remitieron a la factoría de Sagunt (Valencia). La última de las locomotoras construidas, la adquirida por Solvay, se construyó en 1974.
Uno de los tractores de vía métrica de Altos Hornos de Vizcaya, fotografiado en la fábrica de Sagunt. Fotografía de Juanjo Olaizola Elordi

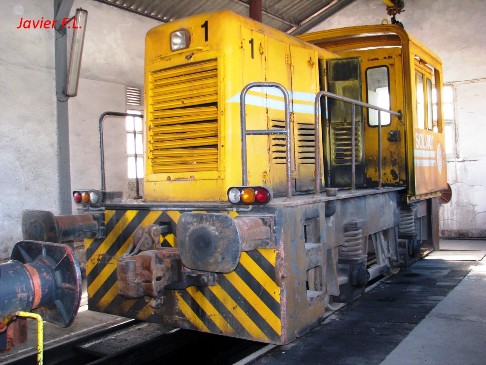

Tractor GE-35Ton de Solvay. Fotografía de Javier Fernández López
En su construcción, se intentó "nacionalizar" la mayor parte de los componentes. De este modo, el motor del modelo original norteamericano, de la marca Cummins, se vio reemplazado por el Pegaso 9109/3 turboalimentado. Asimismo, en lugar del compresor Gardner-Denver empleaban un Westinghouse fabricado en España, excepto en la de Solvay, que contaba con el modelo original. Por su parte, el equipo eléctrico fue fabricado bajo licencia en los talleres de la General Eléctrica Española en Trapagarán (Bizkaia).
Uno de los tractores adquiridos por TECSA de ocasión, con un tren de obras en la línea de Amorebieta a Bermeo. Fotografía de Javier Vivanco Ruiz
Cabe señalar que, con sus 30 locomotoras, Altos Hornos de Vizcaya fue la empresa que más locomotoras del tipo GE-35 ton tuvo en el mundo, seguida muy de lejos por la Hindustan Steel de la India, que en 1957 adquirió 10 unidades de este modelo. En la factoría vizcaína prestaron servicio hasta 1996 aunque ya en 1988 se retiraron varias de ellas, algunas de las cuales fueron adquiridas de ocasión por la empresa constructora TECSA, que las empleó en trenes de vía y obras. Hace unos años, la de CAF, popularmente conocida como "Maite", fue restaurada y colocada como monumento en una rotonda de Beasain. Por su parte, la de Solvay todavía se conserva aunque apenas presta servicio. Además, el Museo Vasco del Ferrocarril conserva la Nº 15, de vía métrica en su sede de Azpeitia, mientras que la Nº 1, propiedad de la Asociación de Amigos del Ferrocarril de Bilbao se expone en el Museo de la Minería de Gallarta (Bizkaia).

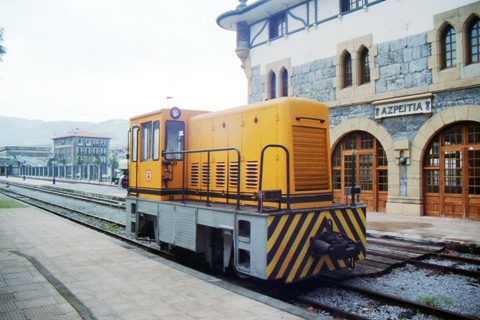

Tractor Nº 15 de Altos Hornos de Vizcaya, preservado en el Museo Vasco del Ferrocarril. Fotografía de Juanjo Olaizola Elordi
