RENFE SERIE 334

Renfe Serie 334

De Ferropedia, la enciclopedia colaborativa del ferrocarril

La serie 334 de Renfe: Un origen complicado



La serie 334 de Renfe es una serie de locomotoras diésel-eléctricas construidas por Vossloh bajo su modelo comercial Euro 3000 y estan diseñadas para el transporte de viajeros a 200 km/h por líneas convencionales sin electrificar, siendo estas características necesarias para el parque de Renfe Operadora, ya que las únicas locomotoras diésel con capacidad para circular a 200 km/h, la serie 354 de Renfe, han sufrido varios infortunios que están detallados en la entrada Renfe Serie 354, de forma que Renfe cuenta con solo tres locomotoras de las ocho originalmente integrantes de la serie 354. Además, unido a las bajas, en 2004 Renfe Operadora comenzó, con gran éxito, a dar un servicio Altaria entre Madrid y la Región de Murcia donde son necesarias locomotoras diésel con velocidad máxima 200 km/h. También son necesarias para los Talgo a Galicia, Extremadura y Almería

Fabricadas por la factoría valenciana de Vossloh, la serie 334 tienen algunas similitudes con las unidades reconstruidas de las subseries 300 y 400 de serie 333, pero tienen cuatro ejes en dos bogies (tipo Bo'Bo') en lugar de los seis ejes de las 333 (que son tipo Co'Co'). Tienen un motor diésel con potencia de 3.256 CV. Los bogies son de ancho ibérico (1668 mm) pero los bastidores están preparados para cambio de bogies de ancho UIC. Soportan una aceleración lateral en curva de 1m/s².

Su construcción incluye el resultado de una complicada cadena de aprovechamientos de otras locomotoras:

  • La serie 334 aprovecha los equipos Tren Tierra y ASFA de 28 locomotoras de la serie 333 (subseries 000, 100 y 200) de Grandes Líneas.
  • Aprovecha entre otros elementos la calefacción, alternador y generador principal de 28 locomotoras de la serie 319, subserie 300 que a su vez reciben el equipo generador principal y alternador de las locomotoras 333 citadas antes y se quedan sin calefacción eléctrica.
  • Las 28 locomotoras "residuales" serie 333 de Grandes Líneas se dan de baja en el parque de Renfe y pasan a ser propiedad de Vosslosh. Estas máquinas “residuales” por lo tanto tienen caja, bogies, bastidor, motor diésel y motores de tracción pero carecen de ASFA, Tren Tierra, generador principal y alternador.

Además hay otra complicación. Puesto que el contrato de construcción se firmó con Alstom, entonces propietaria de la fábrica de Albuixec, las nuevas locomotoras de la serie 334, están basadas en el sistema modular de la familia Prima, de la misma forma que las locomotoras de la serie 333.3. De esa forma, Vossloh cuya especialidad son locomotoras de mercancías, heredó un diseño y contrato de locomotora a 200 km/h.

[editar] Puesta en servicio y primeras experiencias

Las primeras locomotoras de la serie 334 entraron en servicio para el Altaria Madrid-Murcia y Cartagena en enero de 2007. Mas tarde se han puesto en servicio en los Talgo a Galicia y Extremadura. Los primeros resultados según se ha escrito en diversos foros [1] han sido decepcionantes, especialmente en la aceleración y en comparación directa con las locomotoras 354 (tipo B'B') pero de mayor potencia y mejor esfuerzo de tracción, especialmente a velocidades bajas (ver curvas de tracción y tabla comparativa abajo). Además de la obvia diferencia de potencia se han invocado las siguientes razones para un comportamiento aparentemente deficiente típica falta de puesta a punto en locomotoras nuevas, diseño híbrido debido a su dificultoso origen, desarrollo muy largo (61:27) para obtener velocidad punta de 200 km/h, montaje de los motores eléctricos en serie y no en paralelo.

[editar] Características técnicas y comparación 334 - 354

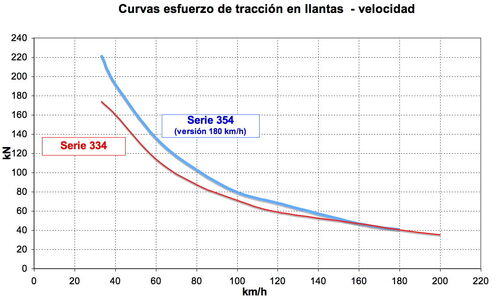

Comparación entre las gráficas de esfuerzo de tracción (en llantas) -velocidad de las 334 y las 354 (versión 180km/h vmax) [2]

Velocidad354 (4.171 CV, Bo'Bo')334 (3.256 CV, Bo'Bo')Diferencia respecto
a Serie 354 [3]
Adherencia en el arranque 259 kN
(µ=0.33, masa = 80 t)
297 kN
(µ=0.33, masa = 90 t)
A 33 km/h 218 kN aprox: 175 kN -25%
A 40 km/h aprox 192 kN aprox: 160 kN -20%
A 60 km/h aprox 136 kN aprox 114 kN -19%
A 80 km/h aprox 103 kN aprox 87 kN (92 kN a 75 km/h) -18%
A 100 km/h aprox 80 kN aprox 71 kN -12%
A 120 km/h aprox 68 kN aprox 59 kN -16%
A 160 km/h aprox: 46.9 kN aprox 47.1 kN 0%
A 180 km/h 41 kN aprox 40.7 kN 0 %
A 200 km/h 35.3 kN



  • Datos de los manuales de Renfe de las respectivas locomotoras recopilados por arr de Tranvia.org. Las condiciones para la Renfe Serie 334 son las siguientes: Desarrollo 61:27, condiciones UIC, 4 motores D4FM, ruedas medio gastadas de 927.1 mm, calefacción no conectada (manual conducción S 334, página 6.1, octubre 2005). Valores "aprox" = estimación a partir de las curvas de los manuales.
  • Adherencia: valor teórico obtenido multiplicando el coeficiente de adherencia (µ) por la masa adherente (coincide con masa total por ser en las dos locomotoras todos los ejes motores). Para la serie 334 se ha tomado la estimación de µ = 0.33 para una masa de 90 t (en Vía Libre Nr 505 se toma una masa de 85 t); para la serie 354 el valor indicado en el manual de Renfe. Nótese que la adherencia mayor de la locomotora 334 es sólo debido a su mayor masa.
  • Ver también comparación 333.4, 334 y 354 en Vía Libre [4], aunque los valores no son idénticos, en parte debido a que en Vía Libre se compara con una serie 354 versión 200 km/h. Otra diferencia es que Vía Libre da para la serie 354 un un valor de adherencia de 234 de kN y según el manual de Renfe es de 259 kN.

Otras características técnicas de la Serie 334

Características técnicas Renfe Serie 334
Modelo de fabricante JT42BW-HS.HE
Potencia moto3 3256 CV
Carga por eje 22,5 t
Peso aprox con suministros 90 t (85 t [5])
Velocidad máxima 200 Km/h
Sobrevelocidad (corte de tracción) 204 Km/h
Sobrevelocidad (aplicación freno emergencia) 209 Km/h
Esfuerzo de traccíón en arranque 17,8 t
Esfuerzo de tracción en rég. continuo 10,1 t
Esfuerzo tracción a 200km/h (sin calefacción) 3,6 t
Esfuerzo tracción a 200 km/h (con calefacción) 3.15 t (aprox)
Motor diesel (modelo) 12N-710G3B (no el 645 de las 333)
Tipo turboalimentado y 2 tiempos
Cilindros 12 a 45ºV
Relación compresión 16:1
Vel. máxima 926 rpm
Vel. ralentí 269 rpm
Generador ppal ARD10-D1
Tensión máx 1400 V
Intensidad máx 5500 A
Motores de tracción (4) D43 BMR (enteramente suspendidos)
Intensidad máx en reg. contínuo 900 A
Depósito combustible 4000 l

Datos de Vossloh y manual de Renfe

Serie 334 de Renfe
334-015-5 en Irún (Guipúzcoa)
Tipo de vehículo: Locomotora diésel
Numeración : {{{numeracion}}}
Fabricante: Vossloh en Albuixec, fábrica de Alstom hasta 2004
Nº de unidades: 28
Año de recepción: 2006
Disposición ejes (UIC): Bo'Bo'
Composición: {{{composicion}}}
Diámetro ruedas motrices: {{{diametro de las ruedas motrices}}}
Diámetro de ruedas: {{{diametro de ruedas}}}
Distancia entre topes: {{{longitud}}}
Anchura máxima: {{{anchura}}}
Altura máxima: {{{altura}}}
Peso en vacío: {{{pesovacio}}}
Peso en servicio: 90 t
Peso por eje: {{{pesoeje}}}
Peso/metro lineal: {{{pesometro}}}
Velocidad máxima: 200 km/h
Aceleración: {{{aceleracion}}}
Potencia: 3.256 CV
Esfuerzo tractor: {{{esfuerzo}}}
Ancho de vía: 1668 mm
Timbre de caldera: {{{timbre de la caldera}}}
Superficie de parrilla: {{{superficie de la parrilla}}}
Superficie de calefacción: {{{superficie total de calefaccion}}}
Número de tubos: {{{numero de tubos hervidores}}}
Diámetro de cilindros: {{{diametro de los cilindros}}}
Carrera del émbolo: {{{carrera de los pistones}}}
Capacidad agua: {{{cabida de agua}}}
Capacidad carbón: {{{cabida de carbon}}}
Capacidad combustible: {{{cabida de fuel}}}
Tensión: {{{electrificación}}}
Número de motores: 1 diésel 12N710G3B-EC
Transmisión: {{{transmision}}}
Sistemas de freno: {{{frenos}}}
Sistemas de seguridad: ASFA
Mando múltiple:
